什么是安德森端子？应该用什么工具压接它？

一、认识安德森端子

安德森端子到底是什么？

我们平时所说的“安德森端子”，严格来说并不是某一种单独的端子，而是对 Anderson Power Products（APP）电源连接器产品的一种常用称呼。

它的特点非常鲜明：结构简单、连接方便，并且能够承载较大的电流，因此广泛应用于电池、电动车、叉车、AGV、UPS、充电设备以及工业电源等领域。

与普通连接器不同，安德森连接器的很多产品采用无性别设计。以经典的SB系列为例，同规格的连接器可以直接相互插接，不需要专门区分“公头”和“母头”。不同颜色和机械键位则用于区分不同产品和应用，帮助降低误插风险。

一个完整的安德森连接系统实际上由几个部分组成：连接器外壳、金属触点和导线。其中，真正与电线进行压接的是内部的金属触点，也就是通常所说的 Contact。

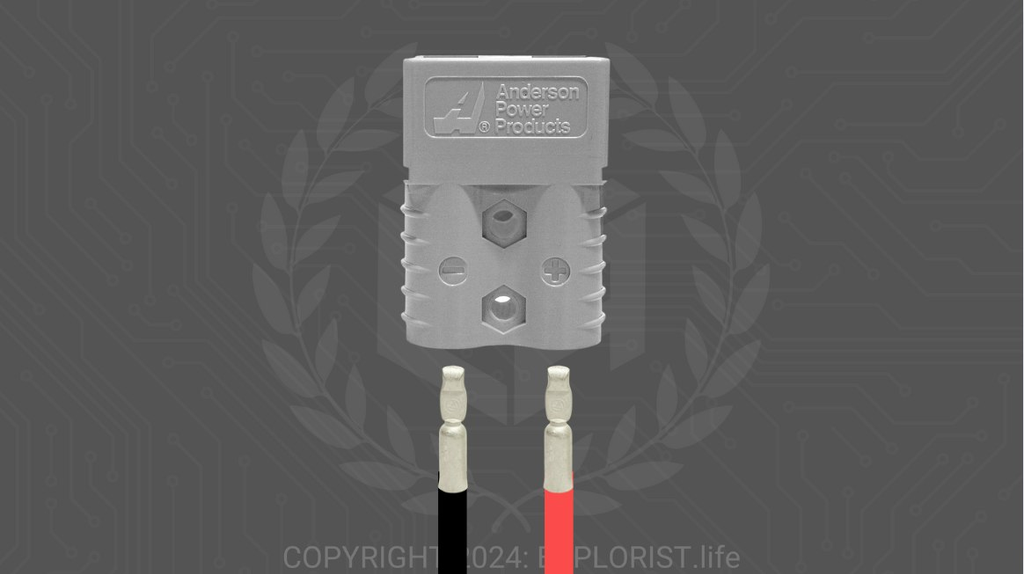

常见的安德森连接器通常包含两个端子和一个连接器外壳

因此，当客户说“需要安德森端子的压线钳”时，仅知道连接器型号往往还不够，还需要进一步确认具体的触点型号和线径。

常见的安德森端子有哪些？

安德森Power Products旗下产品系列很多，但在电池、电源和工业设备中，比较常见的主要是SB系列和Powerpole系列。

SB系列包括 SB50、SB120、SB175、SB350 等不同规格。随着规格增大，对应的触点尺寸、导线范围和应用场景也会发生变化。

例如，SB50更多用于相对较小的电源连接，而SB120、SB175以及SB350则常见于电池、车辆、工业设备等更大电流的应用。

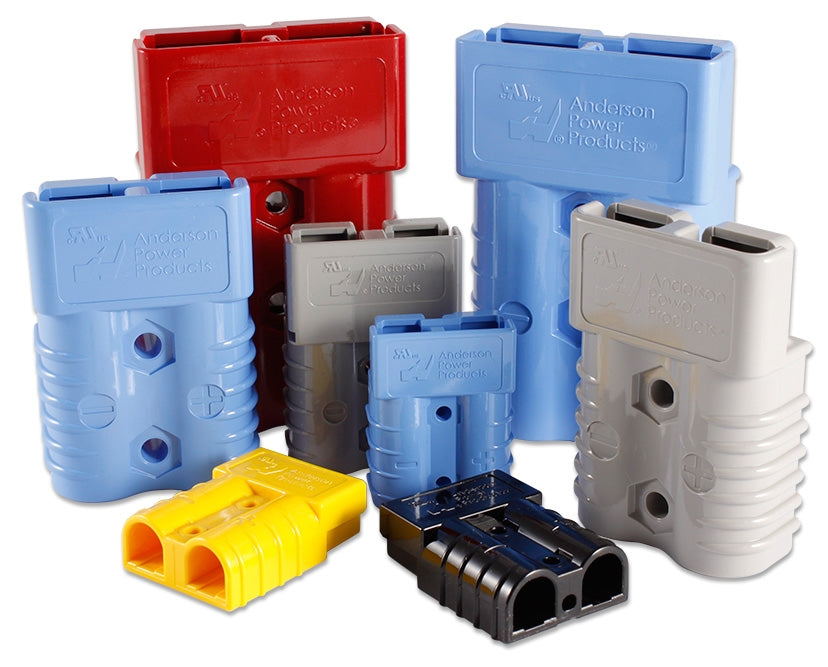

Anderson SB系列

需要注意的是，型号中的数字不能简单理解为连接器固定对应的额定电流。实际允许电流还与触点、导线规格、温升以及具体使用条件有关。因此，在选型时不能只看连接器外壳上的型号。

除了SB系列之外，Powerpole也是安德森的重要产品线，包括PP15、PP30、PP45、PP75、PP120、PP180等型号。它采用模块化设计，可以根据实际需求进行组合，在电源设备、电池和工业应用中比较常见。

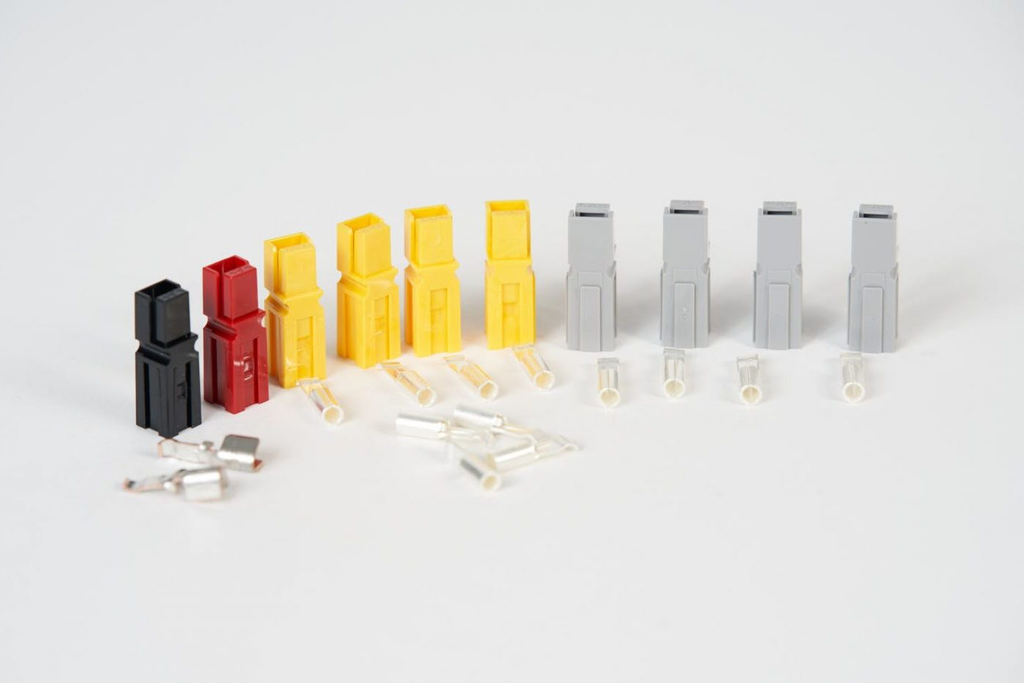

Anderson Powerpole系列

对于普通用户来说，可以简单理解为：SB系列更偏向于大电流电源连接，而Powerpole则更加突出模块化和组合使用的特点。

为什么安德森连接器广泛用于电池和新能源设备？

安德森连接器的应用与电池和新能源设备的发展有着密切联系。

叉车、电动车、AGV、储能设备等产品，都需要进行稳定的电源连接，有些设备还需要频繁插拔。

相比普通的小型连接器，安德森连接器更强调大电流连接、快速插拔和使用可靠性，因此在这些场景中具有较高的适用性。

这也是为什么现在在电池包、储能设备、工业车辆以及移动机器人等产品中，都能看到安德森连接器的身影。

从应用场景来看，它连接的不仅是一根电线，更是电池、电源与设备之间的重要电气接口。

二、如何正确压接安德森端子

专业的端子压接并不是简单的“压得越紧越好”，而是需要让压接后的尺寸、形状和机械强度处于合理范围。

Anderson官方针对不同Contact和Wire Size提供了相应的压接规格。因此，在选择工具时，需要根据具体端子和线径进行匹配，而不是简单按照连接器名称选择一把“通用压线钳”。

安德森端子怎么压？

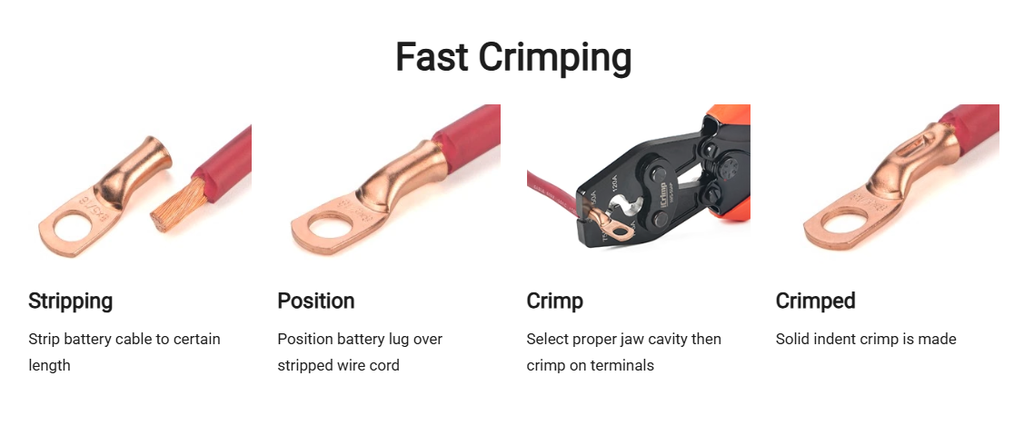

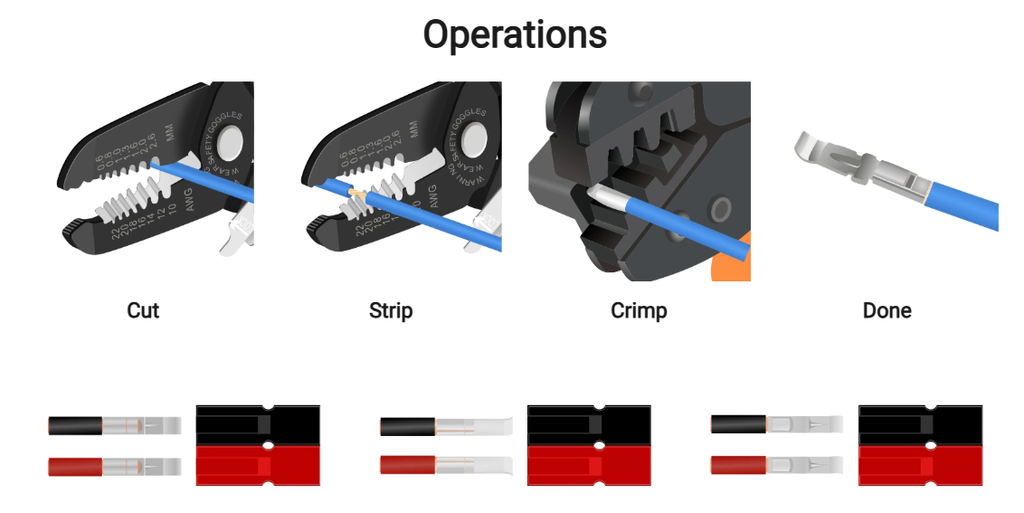

对于16-10 AWG 的安德森连接器，可以采用B型压接的小型压线钳，注意一些小型安德森端子上会有一道分裂的凹痕，可将这个凹陷处对准B型钳口中突出的那一侧，然后按照下图步骤压接即可。

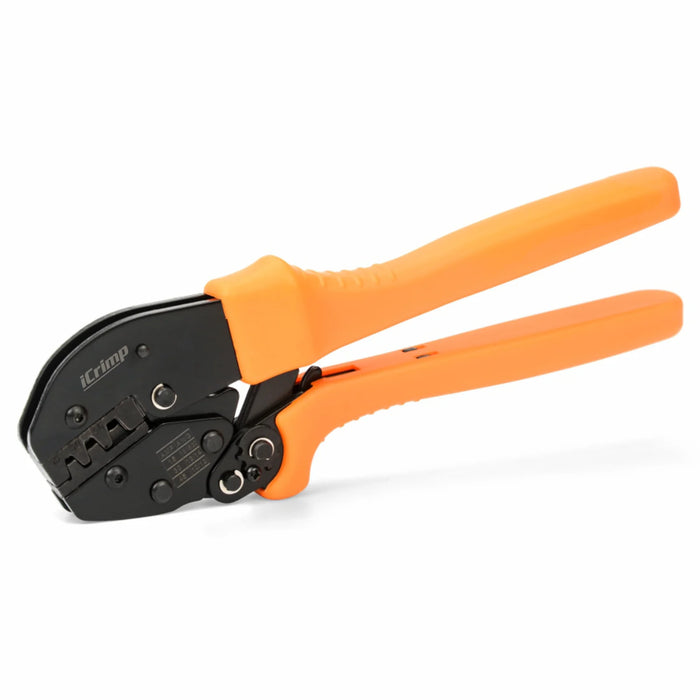

AP-11压线钳

设计用于压接15/30/45安培快速断开电源端子连接器。

高杠杆压接钳连接牢固：内置触点定位器可在压接过程中固定触点。棘轮机构确保每次压接都精准到位。

合格的压接件在高电流下可提供最小的接触电阻，确保电源连接器能够安全地处理更高的负载或浪涌。应用领域：VHF/UHF 无线电、汽车、双向无线电、音响设备、快速充电便携式电源站、机器人制造者的快速断开电源连接器。

对于更大尺寸的安德森端子，则需要更大型的钳子，适用于 UPS 系统、交流和直流稳压电源

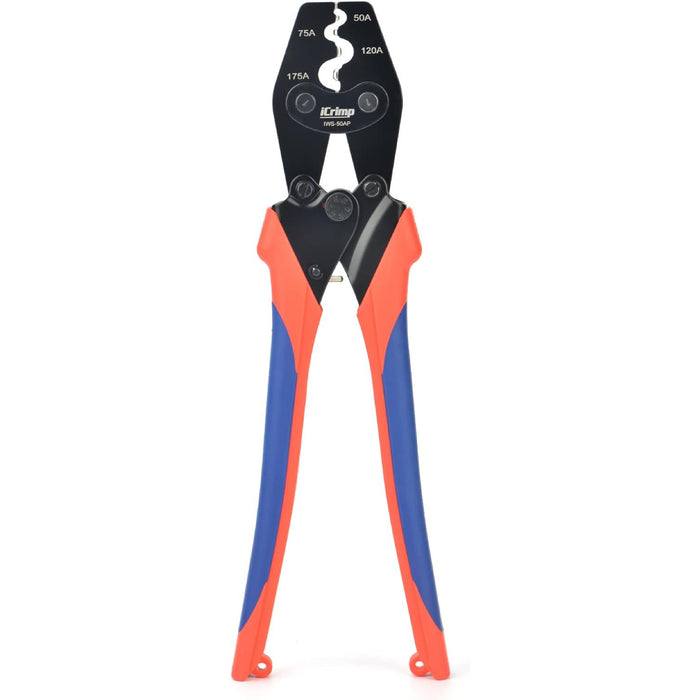

IWS-50AP 适用于各种铜和铝电池电缆端子。它可压接 SB 系列 SB50、SB120、SB175 和 Power 50A&75A 端子，也可压接 AWG 8-1/0 电池电缆接线片。四个固定腔体可将 8、6、4、1/0 规格的非绝缘电池电缆端头、接线片、环形端子、铜或铝连接器压接到电池电缆或焊接电缆上。 可实现专业级、机械强度高的压接效果。棘轮机构设计，操作简便。适用于电池线和安德森连接器接线片。总长度 13 英寸。应用领域：适合用于快速插拔场合，例如电动船外机、房车、露营车和其他各种直流配电和电池连接。

压完以后，怎样判断压接质量？

压接完成后，首先可以进行外观检查。

正常的压接应该成形均匀，没有明显裂纹、异常变形或散开的铜丝，导线也应该处于正确的压接位置。

但对于专业应用来说，仅仅看外观还不够。

压接尺寸是判断压接质量的重要指标。不同Contact都有相应的压接尺寸要求，可以通过测量压接后的尺寸来判断是否处于规定范围。

此外，还可以通过拉脱力测试判断导线与端子之间的机械连接是否牢固。拉脱力不足，可能意味着导线与端子之间的连接没有达到预期要求。

对于电池和大电流应用，还需要关注接触电阻。压接质量不好可能导致接触电阻增加，而在较大电流下，微小的电阻也可能带来额外发热。

因此，一次可靠的压接，需要同时兼顾：

外观、尺寸、机械强度和电气性能。

这也是专业压接与普通“压紧”操作之间的重要区别。

结语

从外观来看，安德森连接器结构并不复杂；但真正决定电源连接可靠性的，往往藏在连接器内部。

一个稳定的连接，需要合适的连接器、触点、导线以及压接工具共同配合。

对于电池、储能、AGV、电动车和工业电源等应用来说，压接并不是简单地“把端子压紧”，而是一项需要匹配规格、控制尺寸并验证连接质量的工艺。

了解安德森端子的型号和结构，是正确选择压接工具的第一步；掌握正确的压接方法，才能让每一次连接更加可靠。
