什么是JST
“JST连接器”一词，起源于日本压着端子制造株式会社（Japan Solderless Terminal）这一连接器制造商生产的端子，它的名字就来源于公司的缩写。后来衍生成为一系列不同种类的连接器的俗称——这些连接器要么本身就是模仿JST的设计，要么在外观或功能上类似于JST的产品。
在俗称的语境中，具体指的是哪种连接器，取决于使用这个词的人以及使用场景。在本页中，我们将介绍来自日本无焊端子公司最受欢迎的一些连接器类型，其中很多在各类应用中都被广泛称为“JST连接器”。
压接工具
JST压接工具可分为官方工具和非官方/通用工具两种。
1.官方工具
JST 为其广受欢迎的连接器系列提供高品质的手动压接工具。这些工具大多由德国代工压接工具制造商 Wezag GmbH 生产，能够完美地压接相关触点，并符合规格要求，但价格昂贵。
JST 为其广受欢迎的连接器系列提供高品质的手动压接工具。这些工具大多由德国代工压接工具制造商
Wezag GmbH
生产，能够完美地压接相关触点，并符合规格要求，但价格昂贵。
2.非官方/通用工具
与其他许多连接器系列缺乏优质通用/经济型压接工具不同，JST 连接器有很多专为 JST 端子设计的通用压接工具。上图展示了其中两款最佳产品。
日本“Engineer”公司生产的PAD-11。有些人可能熟悉 PA-09——一款价格昂贵、性能却不足的工具，主要用于 JST 接头。PAD-11 的价格比 PA-09 高出不少，但做工明显更好，压接后接头不会卡在里面，而且可以处理最小的 GH/SH 型接头。IWISS 出品的IWS-2820M。它与PAD-11类似，结构上更简化一些，价格却亲民的多，拥有突出的极高性价比。

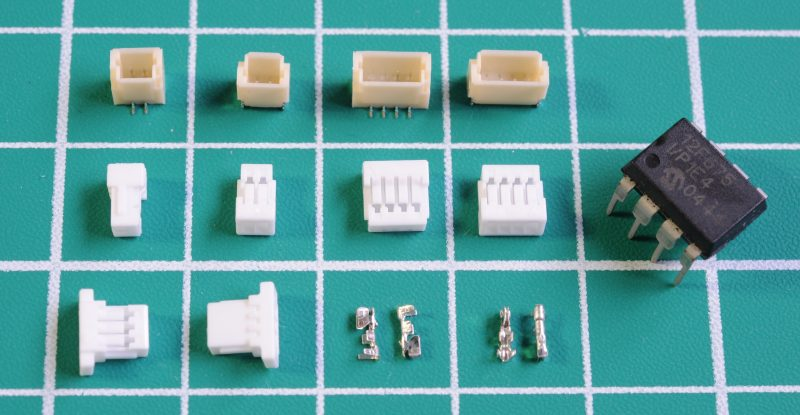

ZH（1.5mm间距）
ZH是JST通孔连接器中间距最小的类型之一。比它更小的类型都是SMD（表面贴装）连接器。据我了解，这些连接器常见于3D打印机相关应用领域。
示例零件编号
粗体数字可以更改，以订购不同位置数的连接器。
| 描述 | 零件编号 |
| 接触件 AWG 26-28 | SZH-002T-P0.5 |
| 接触件 AWG 28-32 | SZH-003T-P0.5 |
| 胶壳 2位 | ZHR-2 |
| 胶壳 3位 | ZHR-3 |
| 胶壳 4位 | ZHR-4 |
| 针座 2位（直插） | B2B-ZR(LF)(SN) |
| 针座 4位（直插） | B4B-ZR(LF)(SN) |

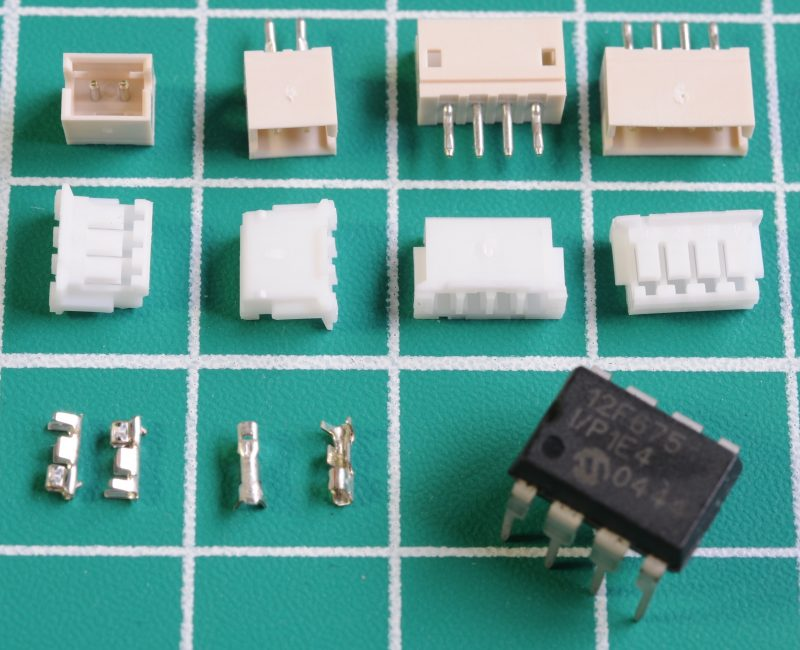

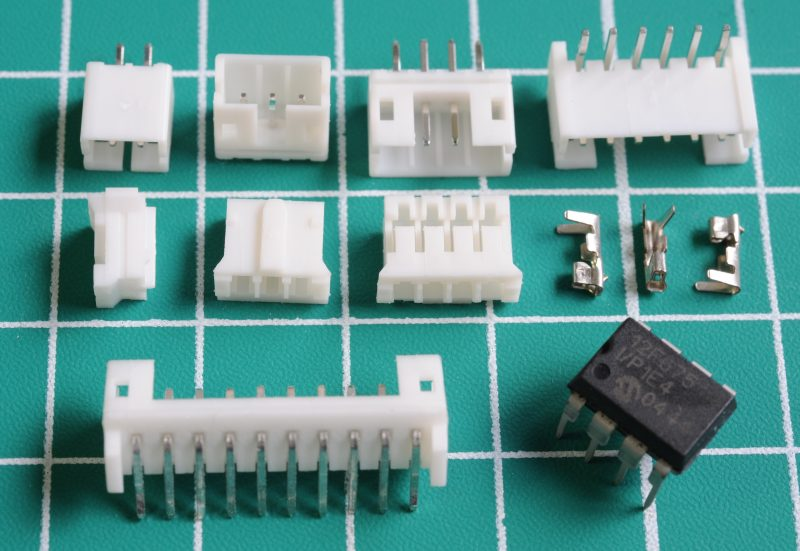

PH（2.0mm间距）
这种2.0mm间距的连接器常见于低成本消费电子产品和大量预制好的爱好者PCB及配件中。它们非常便宜，体积紧凑，但强度一般。
还有一种类似的双排类型（PHD），但使用不同的接触件。
示例零件编号
| 描述 | 零件编号 |
| 接触件 AWG 24-28（低插入力） | SPH-002T-P0.5L |
| 接触件 AWG 24-28（标准插入力） | SPH-002T-P0.5S |
| 接触件 AWG 28-32（标准插入力） | SPH-004T-P0.5S |
| 胶壳 2位 | PHR-2 |
| 胶壳 4位 | PHR-4 |
| 针座 直插 2位 | B2B-PH-K-S(LF)(SN) |
| 针座 直插 4位 | B4B-PH-K-S(LF)(SN) |
| 针座 弯插 2位 | S2B-PH-K-S(LF)(SN) |
| 针座 弯插 4位 | S4B-PH-K-S(LF)(SN) |

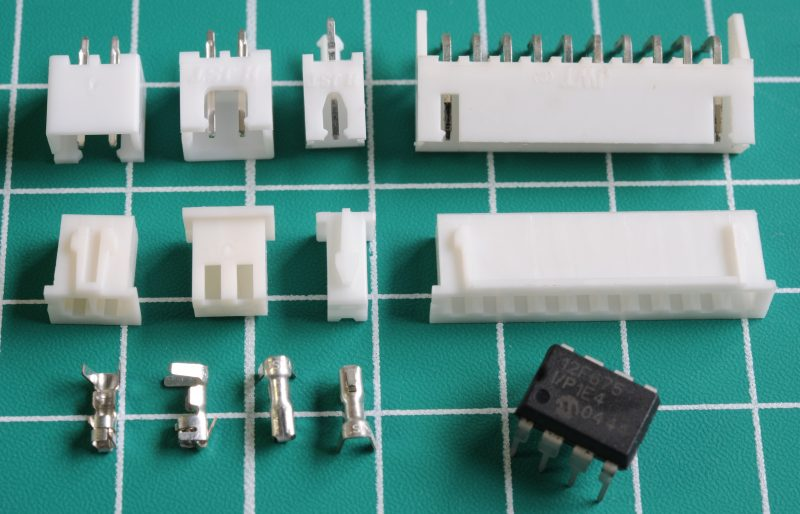

XH（2.5mm间距）
各种 XH 和 XH 兼容连接器部件
这是PH连接器的略微放大版，间距为2.5mm，触点尺寸也略大，设计完全不同。同样，这种连接器主要用于低成本消费电子产品。该系列连接器采用独特的单位插针和插座设计。
它们的一个优点是高度。组合后的连接器比我用过的任何其他类型的连接器都要纤薄得多。可惜的是，它们的间距不是 2.54 毫米——否则我会更频繁地使用它们。即便如此，如果需要的话，通常也可以把 2 位或 3 位（甚至 4 位）的排针塞到条形板上。
示例零件编号
| 零件说明 | 零件编号 |
| 端子（AWG 22-28，低插拔力） | SXH-001T-P0.6N |
| 端子（AWG 22-28，标准插拔力） | SXH-001T-P0.6 |
| 胶壳（2位） | XHP-2 |
| 胶壳（4位） | XHP-4 |
| 针座（1位，带定位柱） | B1B-XH-AM(LF)(SN)(P) |
| 针座（2位，直插） | B2B-XH-A(LF)(SN) |
| 针座（4位，直插） | B4B-XH-A(LF)(SN) |
| 针座（4位，带定位柱） | B4B-XH-AM(LF)(SN) |
| 针座（2位，弯插） | S2B-XH-A(LF)(SN) |
| 针座（4位，弯插） | S4B-XH-A(LF)(SN) |

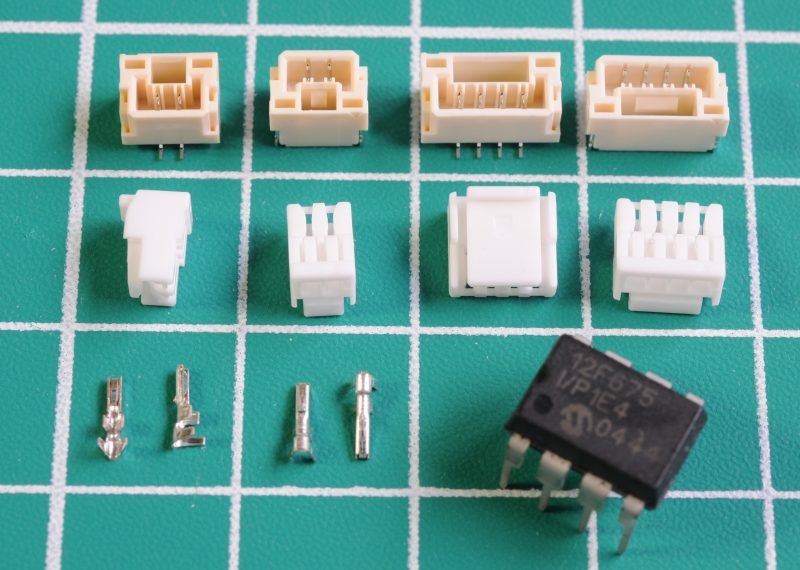

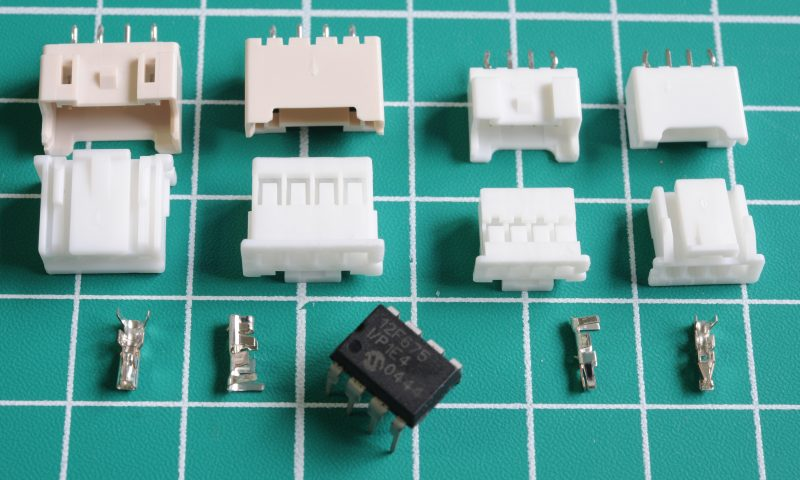

PA/XA（2.0mm / 2.5mm间距）
JST XA与PA系列
外观类似PH/XH，但较少见。常用于需通过HALT高加速寿命测试的日系消费电子产品（如液晶电视）。
相比PH/XH的摩擦锁扣，PA/XA采用更强的主动锁扣。意外的是，它们并不兼容PH/XH的端子。PA与PHD系列共用端子，XA则使用专属设计，外观类似放大版PH端子。
示例零件编号
| 零件说明 | 零件编号 |
| PA（PHD）端子（AWG 22-26） | SPHD-001T-P0.5 |
| PA（PHD）端子（AWG 24–28） | SPHD-002T-P0.5 |
| XA端子（AWG 20-24） | SXA-01T-P0.6 |
| XA端子（AWG 22-26） | SXA-001T-P0.6 |
| PA胶壳（2位，2.0mm间距） | PAP-04V-S |
| XA胶壳（2位，2.5mm间距） | XAP-04V-1 |
| PA针座（4位，直插，2.0mm间距） | B04B-PASK(LF)(SN) |
| XA针座（4位，直插，2.5mm间距） | B04B-XASK-1(LF)(SN) |

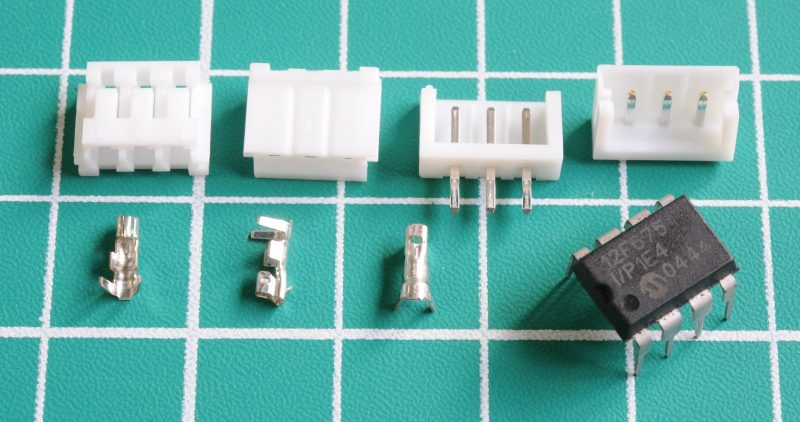

EH（2.5mm间距）
EH系列为2.5mm间距，适用于低成本产品中对电流有要求但PCB空间受限的场景。相比XH，其体积更纤薄。
示例零件编号
| 零件说明 | 零件编号 |
| 端子（AWG 22-30） | SEH-001T-P0.6 |
| 胶壳（3位） | EHR-3 |
| 针座（3位，直插） | B3B-EH-A(LF)(SN) |
| 针座（3位，弯插） | S3B-EH(LF)(SN) |

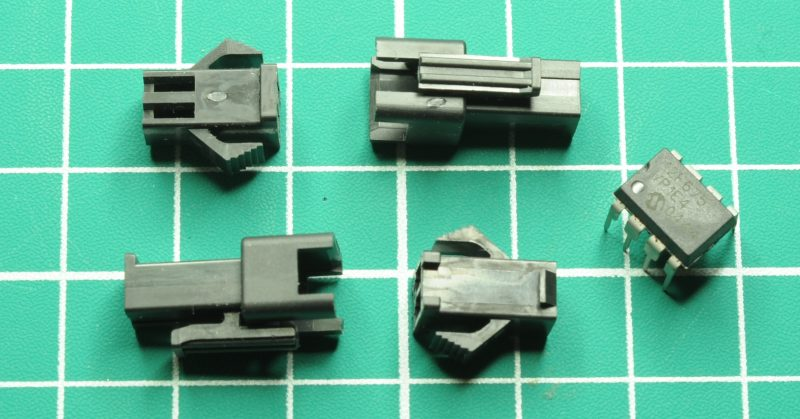

SM（2.5mm间距）
SM为纯线对线连接器，近年极为流行。
示例零件编号
| 零件说明 | 零件编号 |
| 母端子 | SHF-001T-0.8BS |
| 公端子 | SYM-001T-P0.6 |
| 母胶壳（2位） | SMP-02V-BC |
| 公胶壳（2位） | SMR-02V-B |

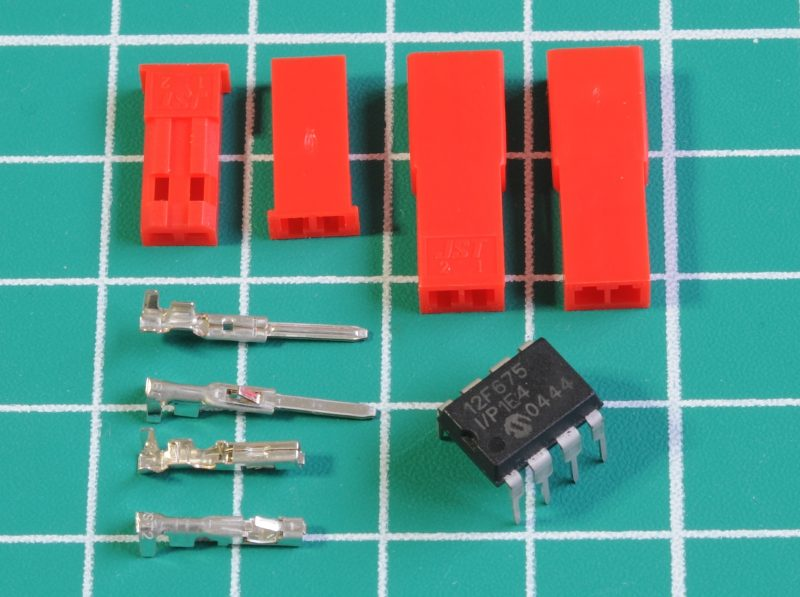

RCY（2.5mm间距）
RCY为仅支持2位的线对线连接器，我从未使用过。常见于小型电池组。
示例零件编号
| 零件说明 | 零件编号 |
| 母端子（AWG 22-28） | SYF-001T-P0.6 |
| 母端子（AWG 22-28，散装） | BYF-001T-P0.6 |
| 公端子（AWG 22-28） | SYM-001T-P0.6 |
| 母胶壳 | SYP-02T-1 |
| 公胶壳 | SYR-02T |
母端子专用手动压接钳仅提供YRS框架方案，成本超1000美元。鉴于导体与绝缘层压接规格相同，WC-121理论上可压接母端子，但需手动定位。
SH/SR（1.0mm间距）
JST超小型贴片连接器系列，常见于笔记本内部主板连接。胶壳可选带“翅膀”结构，便于插拔。胶壳型号为“SH”，针座为“SR”。
示例零件编号
| 零件说明 | 零件编号 |
| 端子（AWG 28-32） | SSH-003T-P0.2 |
| 胶壳（2位） | SHR-04V-S |
| 胶壳（2位，带翅膀） | SHR-04V-S-B |
| 针座（2位，贴片） | BM02B-SRSS-TB(LF)(SN) |

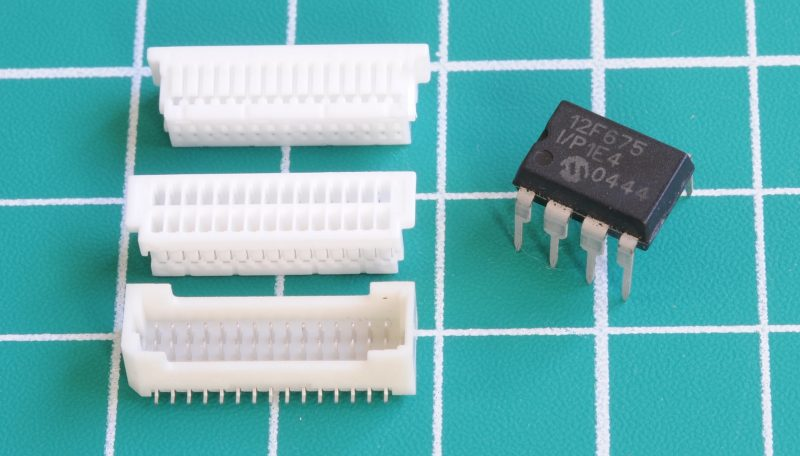

SHD（1.0mm间距）
与SH/SR类似，但为双排结构，常用于LCD/LVDS接口。
GH（1.25mm间距）
同为贴片封装，但采用主动锁扣及完全不同的接触面设计。

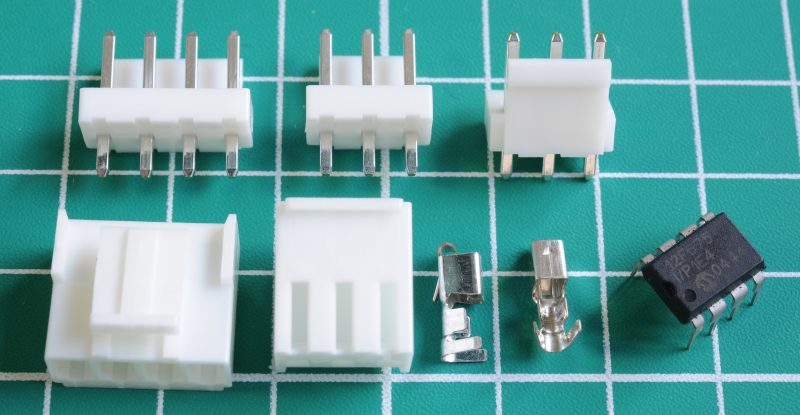

VH（3.96mm间距）
VH为JST较大尺寸连接器，具备主动锁扣，常用于高压/大电流场景。日系家电的电源连接最为常见。
示例零件编号
| 零件说明 | 零件编号 |
| 端子（AWG 18-22，散装） | BVH-21T-P1.1 |
| 端子（AWG 18-22，盘装） | SVH-21T-P1.1 |
| 端子（AWG 16-20，盘装） | SVH-41T-P1.1 |
| 胶壳（2位） | VHR-2N |
| 胶壳（4位） | VHR-4N |
| 针座（2位） | B2P-VH(LF)(SN) |
| 针座（4位） | B4P-VH(LF)(SN) |
其他类型
即使这里没有列出，也不代表它不是JST连接器。JST的产品线非常丰富。
