如何正确连接德驰连接器/插针：图文详解

压接

1.在进行压接之前，你需要确保你的连接器适合你正在使用的电线。

·由于这次压接是在16AWG电线上进行的，因此选择了一个DT连接器。终端上的绿色带意味着它是较大的尺寸，可以接受14AWG电线。

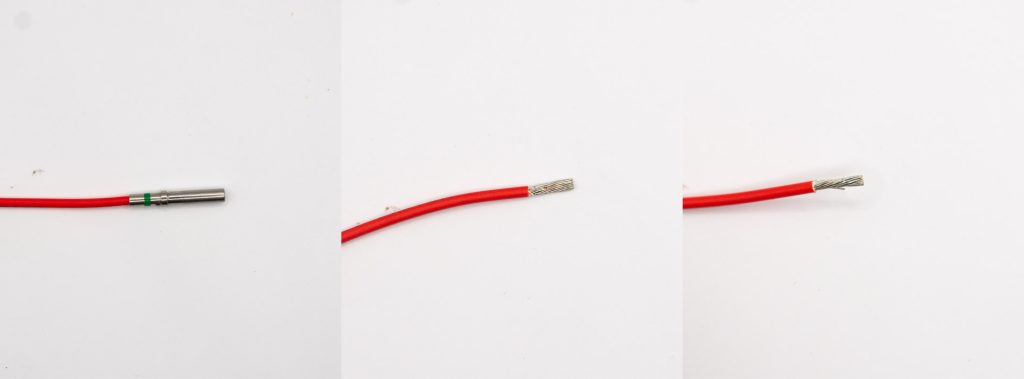

2.接下来剥去电线的绝缘层。剥去的长度将取决于所使用的接触件。

你可以看到我们剥去绝缘层的电线通过检查孔是可见的，并且绝缘层和接触件之间有一个间隙。

剥去电线的绝缘层是一个容易出错的步骤。

当检查剥线长度时，将剥去绝缘层的电线插入连接器。一个好的经验法则是，绝缘层和接触件之间的距离不应小于指甲的厚度，也不应大于电线的宽度。

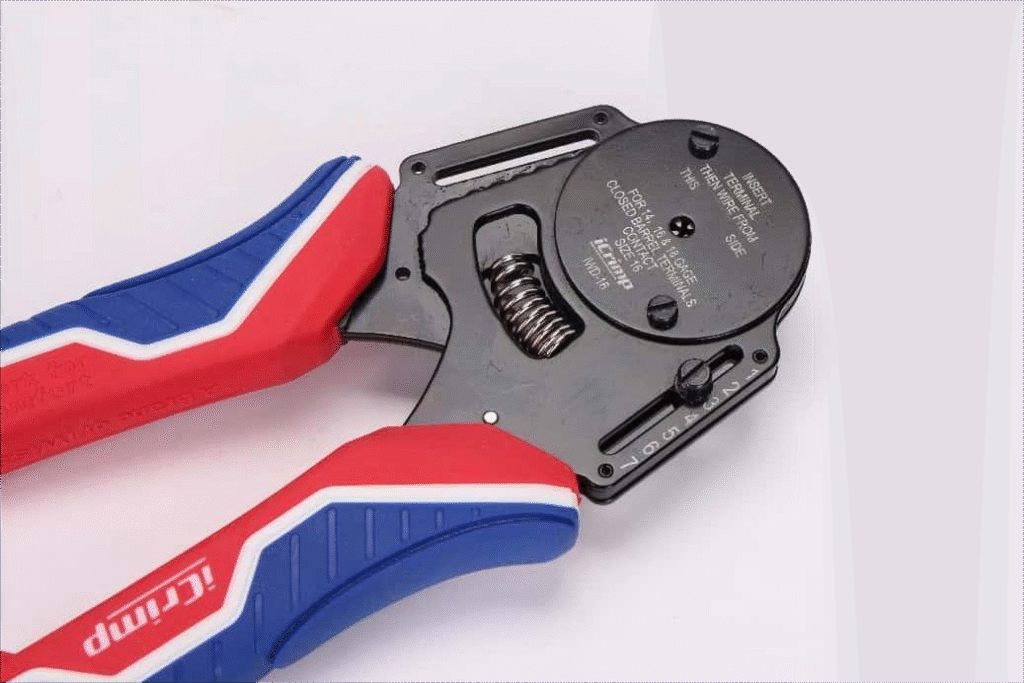

3.将接触件插入你的压接工具中。

·由于这次压接是一个16号针脚的DT连接器，因此选择了一个DET16工具。确保接触件正确插入压接工具中，插头端先进入。

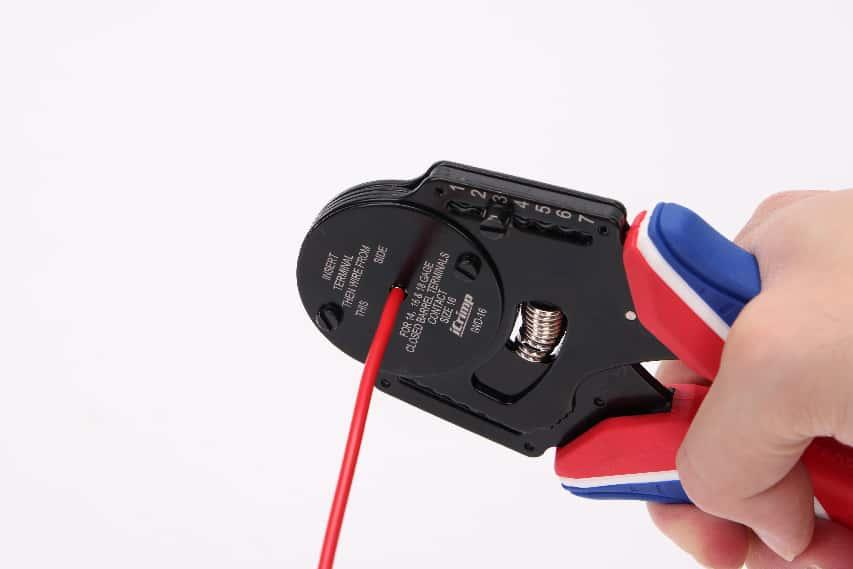

4.将电线插入接触件中。压下压接工具的把手以完成压接。确保在松开把手之前压接工具完全压下。

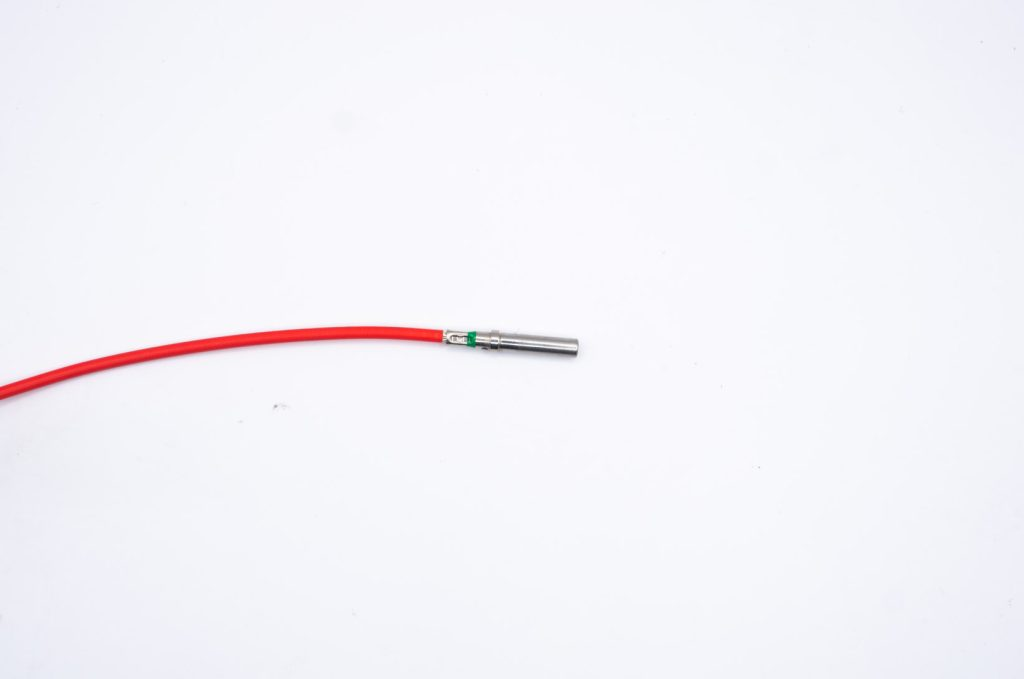

5.取出完成压接的电线。

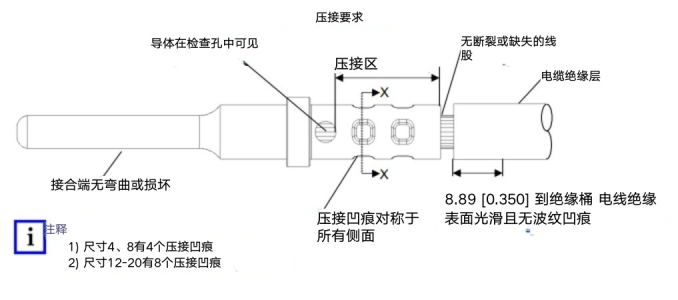

6.确保你的压接满足以下所有要求。

插入接触件和楔形锁

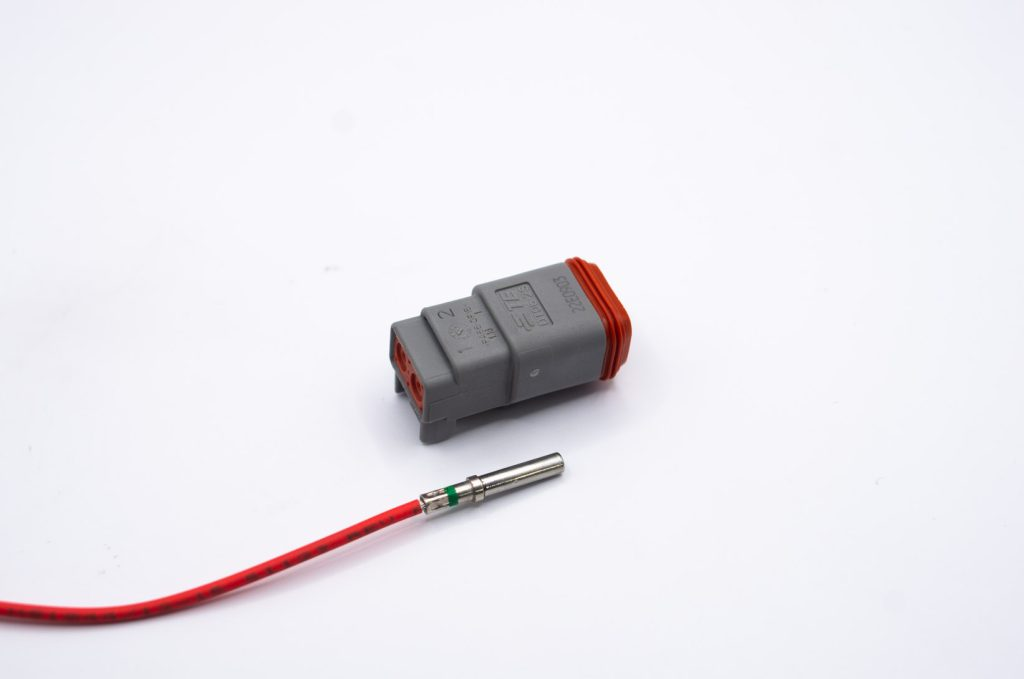

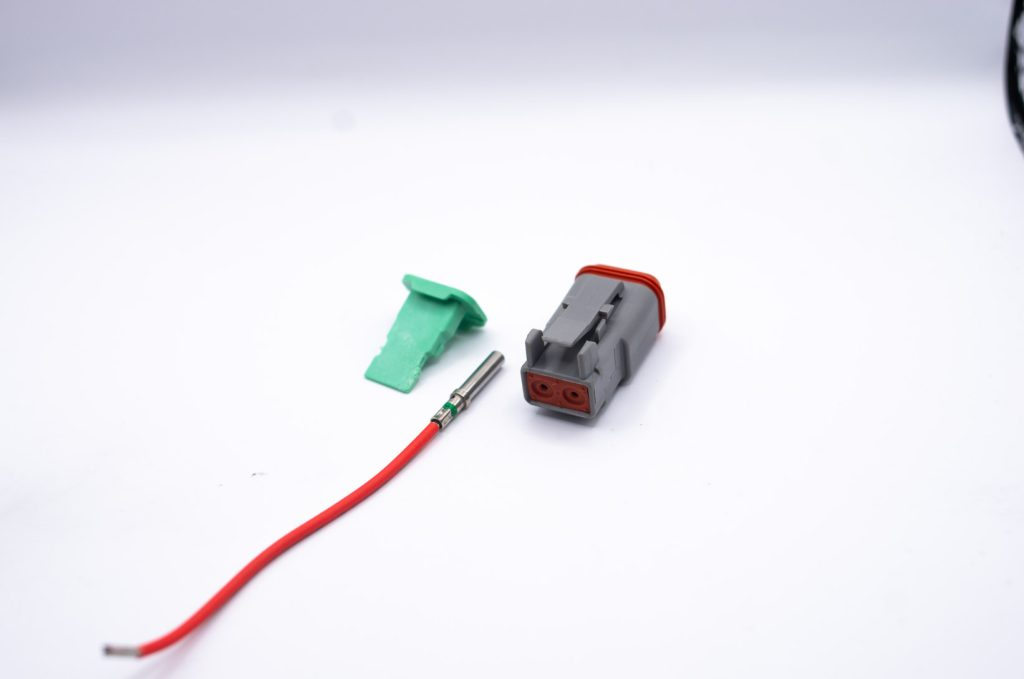

1.取出接触件和连接器外壳。

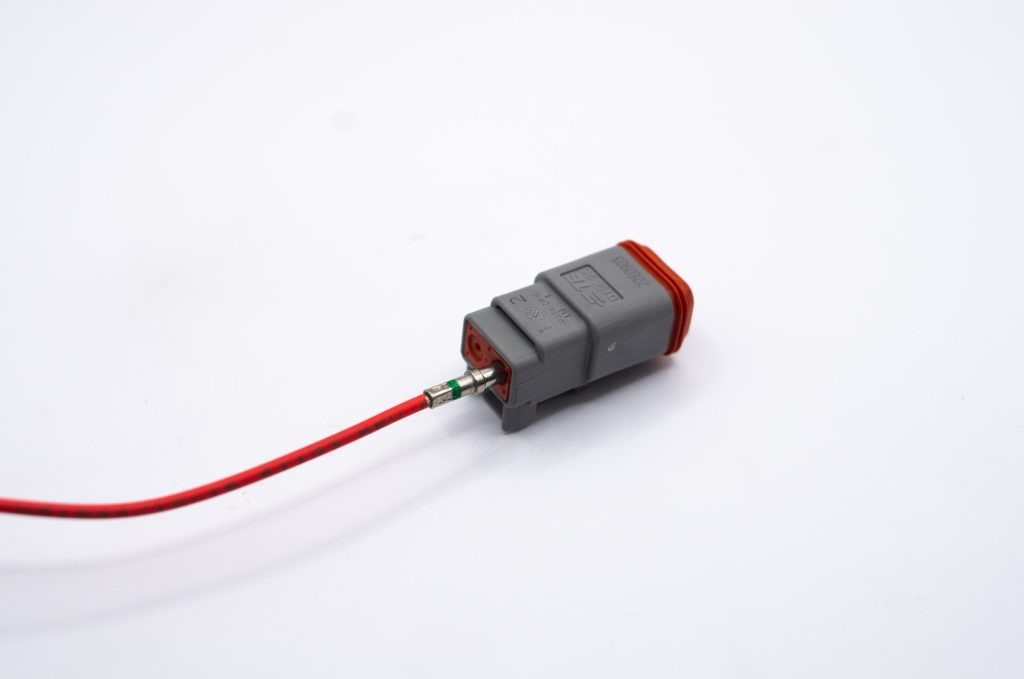

将接触件通过后部的密封圈插入连接器外壳的后部。

将接触件推入，直到听到“咔嗒”一声。轻轻拉回，确认接触件已锁定到位。

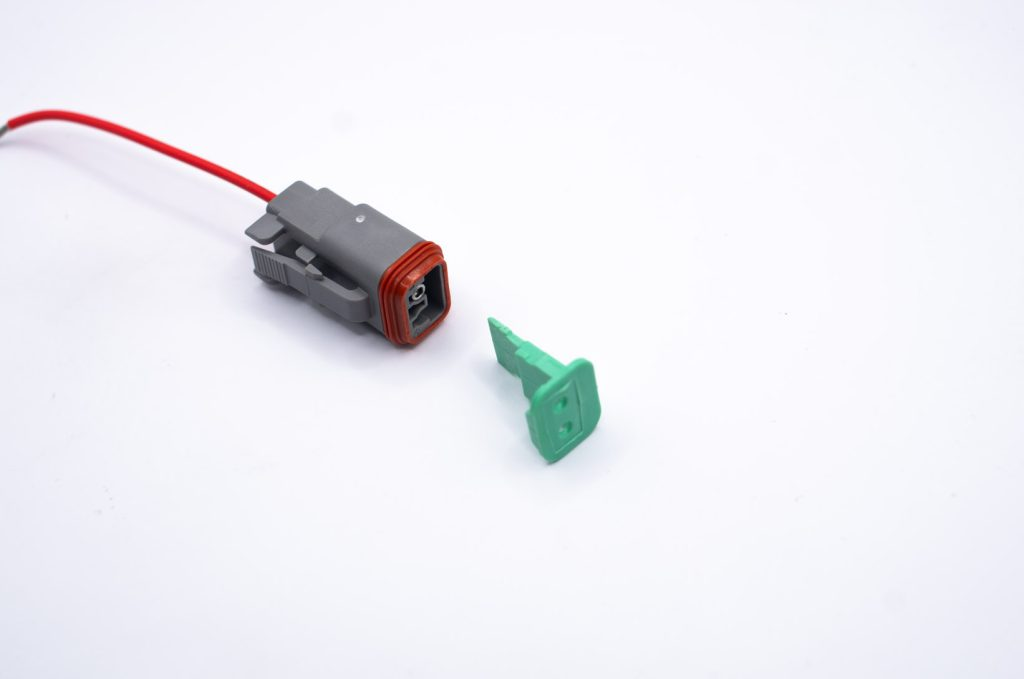

2.插入接触件后，插入楔形锁。

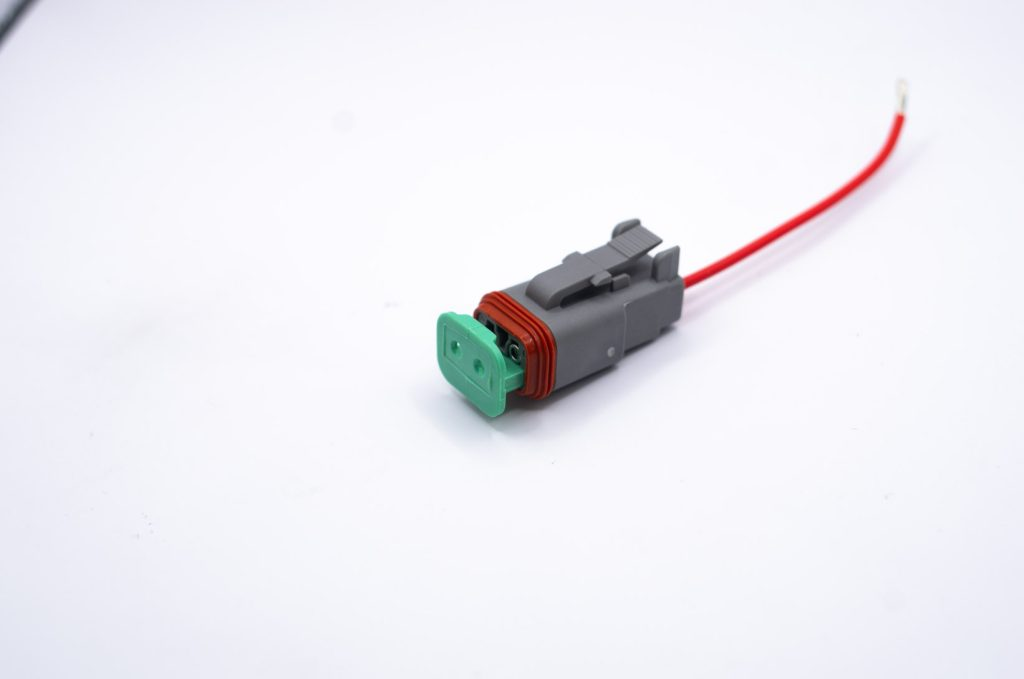

确保楔形锁上的孔与连接器中的接触件对齐。将楔形锁推入，直到听到“咔嗒”一声。

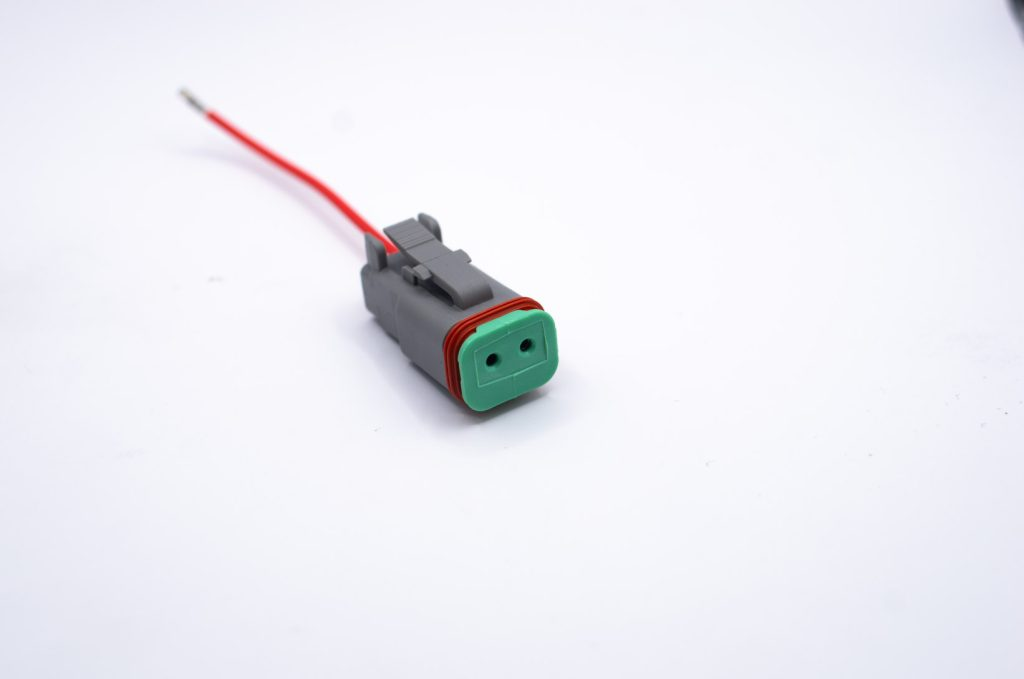

在连接器的任何空闲位置插入一个空腔密封件，你的连接器现在就可以使用了。

拔出接触件和楔形锁

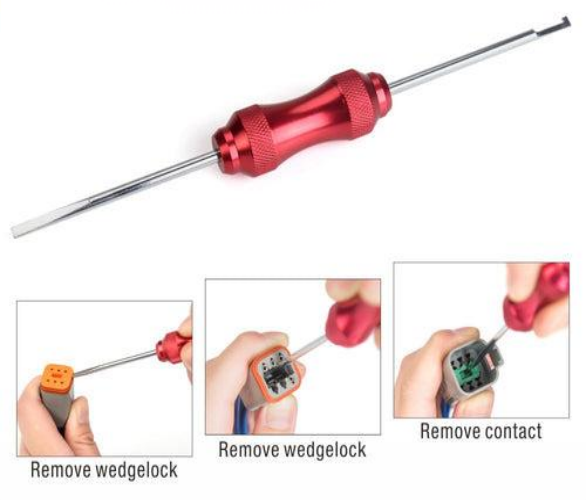

要拔出楔形锁和接触件，使用IWISS退针器组合来拔出楔形锁会很有帮助。只需拉动它即可将其拔出。

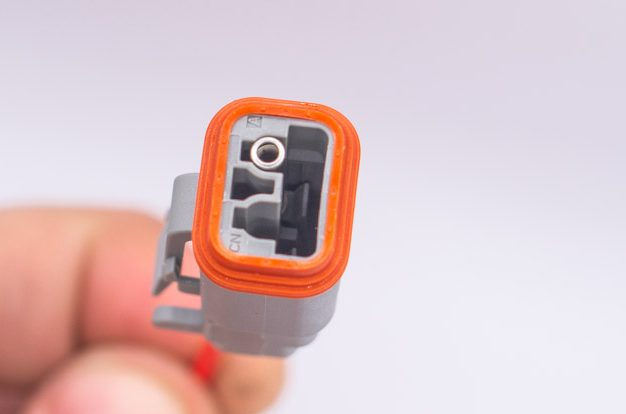

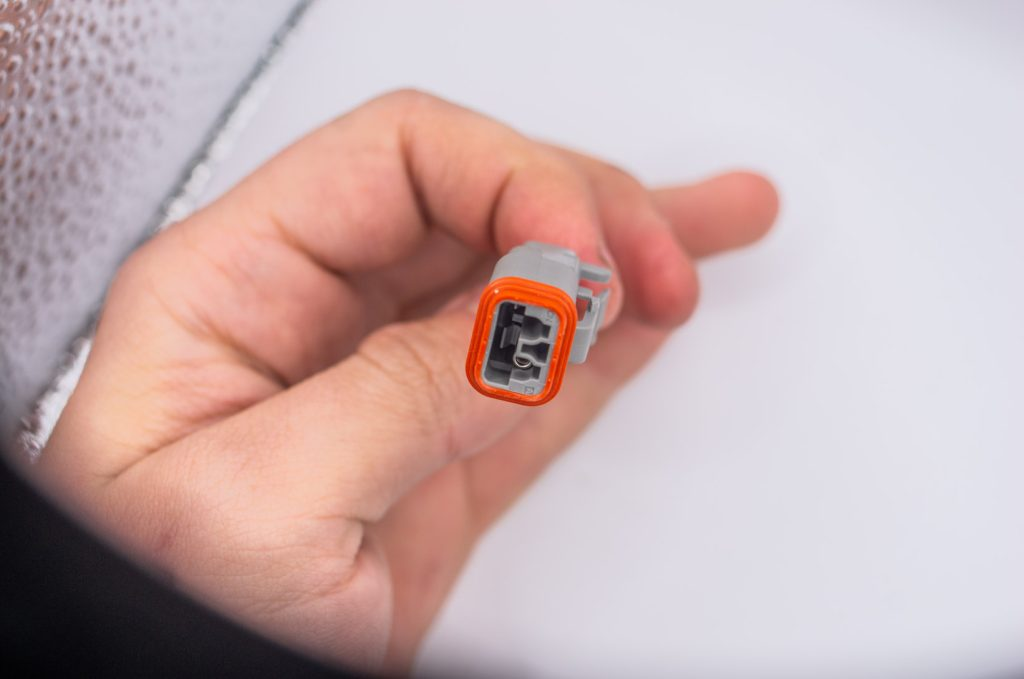

接下来，将锁定卡舌压出，这用退针器会非常容易。你可以看到下图中的锁定卡舌。

需要将卡舌压出，以便拔出接触件。将你选择的工具插入连接器的前端。将锁定卡舌从接触件处推开。当你将卡舌推开时，轻轻拉动电线以开始拔出接触件。

一旦最初的凸起被越过，就可以移除工具，针脚可以被完全拔出。
