什么是压接工具？他是如何工作的

压接工具是一种用于通过物理压缩（即“压接”）的方式，将两个或多个金属部件永久地连接在一起的工具。它最常见的用途是将连接器（如RJ45水晶头、射频接头）附着在电缆（如网线、同轴电缆）的末端，或者将端子（如环形端子、叉形端子）附着在电线的末端，以便与接线端子等连接。其核心目的是创建一个低电阻、高可靠性、抗腐蚀且牢固的电气连接和机械连接，优于简单的焊接或扭接。

压接工具广泛应用于：

网络布线：制作网线（RJ45水晶头）

电子制造和维修：为电线安装各种端子

汽车工业：连接汽车线束

电信和广电：安装同轴电缆接头（如F头、BNC头）

电力行业：安装大型电缆接头

压接工具的工作原理可以分解为以下几个部分

核心原理：塑性变形

压接的本质是使金属发生塑性变形。工具对金属连接器施加巨大的压力，使其紧紧包裹住导线的金属芯和绝缘层。这个压力必须足够大，使得金属连接器发生永久性的形变，无法恢复到原来的形状，从而与电线形成牢固的机械锁紧和电气接触。

关键部件：压接模具

压接工具最核心的部分是压接模具。模具的形状决定了压接后接头的最终形状和质量。常见的模具形状有：方形 、六边形、梯形

工作步骤-IWS-1608MC钢丝铝扣压接示例

我们用的是剪压一体多功能压接钳，压接范围是1.2-3.5mm,多用于鱼钩、钢丝绳、安全绳的铝扣压接 。根据您要压接的钢丝绳直径和铝套筒（铝扣）的规格，选择正确的上下压接模具

模具上通常刻有适用的尺寸范围（如φ12-φ14）。必须确保模具尺寸与铝套筒匹配，错误的模具会导致压接不牢或损坏套筒。

安装模具

将选好将选好的上、下模具分别放入工具钳头的对应卡槽中，确保放置平整、稳固。

穿入钢丝绳与铝套

将钢丝绳端头穿过铝套筒（铝扣）。根据您要制作的绳套类型（如单眼环），可能需要在穿入前先做好绳环。

放置铝套筒

将穿好钢丝绳的铝套筒放入下模具的凹槽中。注意压接位置：第一个压接点应位于铝套筒的中央或靠近中央的位置。

开始压接

用力握紧工具手柄，使上模具向下挤压铝套筒。持续压动手柄，直到模具完全闭合（即上下模具的金属部分接触，无法再继续压动）。

移动位置

从第一个压接点的两侧，交替进行压接。例如，压完中间后，压靠近操作者的一侧，再压远离操作者的一侧。这样可以避免铝套筒因单侧受力而弯曲。重复以上步骤进行下一次压接。每次压接点之间应保持少量间隔，避免重叠。对于一个铝套筒，通常需要压接3-4次

最终检查

压接完成后，取出钢丝绳套。检查所有压接点，从形状、位置、w外观方面检查。每个压接点应呈均匀的六边形，形状规整，压接点分布均匀，无遗漏，铝套筒无裂纹、过度变形或压接不完全的情况。在投入使用前，应进行规定的负载测试，以确保压接可靠。

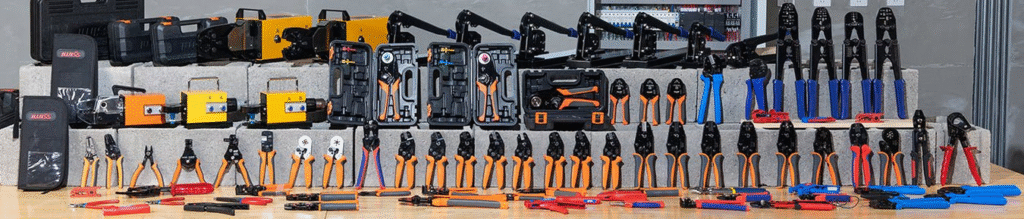

压接工具的类型

压接工具有多种形式，以适应不同的应用场景

按按动力来源和自动化程度分类有以下四种

手动压接钳：最常见，像钳子一样，通过人力完成压接。通常有棘轮机构，确保必须压接到位后才能松开，防止压接不完整。

液压压接钳：用于压接很粗的电力电缆，需要巨大的压力，通过液压原理来省力。

气动压接机：用于工厂流水线，通过压缩空气驱动，效率高且压力一致。

自动压接机：全自动设备，可以自动完成切断、剥皮、压接端子全过程。

按模具类型分类

固定模具式：工具本身自带一个或多个固定的压接口，只能压接特定几种规格的端子。常见于低端或专用压接钳（如一些RJ45网线钳）

可换模具式：工具主体是一个平台，通过更换不同的模具来适应各种端子和线径。这是专业级工具的标志，灵活性极高。

框架式压接工具：一个手柄框架，配有一套独立的模具。更换模具即可压接从细到粗的各种端子。

模块化模具：某些高端手动或电池压接工具使用模块化模具，更换非常快捷。

为更直观地理解，下表总结了主要类型的压接工具及其特点

类型	动力来源	主要用途	优点	缺点
手动压接钳	人力	通用、网络、同轴电缆、端子	便宜、便携、无需外部动力	费力、一致性依赖操作者
电池压接工具	锂电池	端子、大型接头	高效、省力、一致性高	价格较高、需充电
气动压接工具	压缩空气	生产线、端子、接头	力量大、速度快、一致性极高	需要空压机、不便携
液压压接工具	液压（手动/电动）	大截面电力电缆、钢丝绳套	压力巨大	笨重、专业性强
自动压接机	电力	大规模线束生产	全自动、精度和效率最高	非常昂贵、非便携

要选择合适的压接工具，必须考虑具体应用、所用材料以及连接器的类型和尺寸等因素。此外，还要确定所需的连接器和线规，因为不同的连接器可能需要特定的压接张力和形状。常规和重型任务需要精密工具，例如棘轮工具或电动工具。因此，请参阅制造商的工具和连接器说明，以确保所有部件都合适且连接正确。

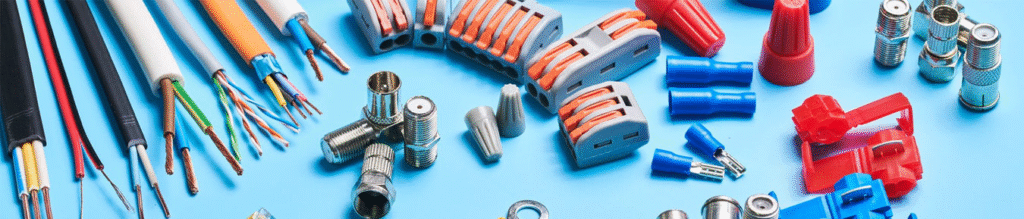

哪些材料可以压接？

核心压接材料（发生变形的部分）

这部分材料是构成电器和机械连接的主体。

铜是最理想、也是最常用的压接材料。

无氧铜：延展性极佳，导电率高，不易氧化，是高端连接器和导线的首选。

黄铜：比无氧铜硬度高一些，常用作各种插针、插孔和连接器外壳。

磷青铜：具有良好的弹性和耐疲劳性，常用于制作簧片和弹性接触件。

铝本身重量轻、成本低，常用于电力电缆和架空线路。

缺点：延展性不如铜，容易产生蠕变（在持续压力下缓慢变形），氧化后电 阻增大。压接铝材料需要专门的设计和工艺。

钢的强度高，但导电性差。主要用于机械压接而非电器连接，例如：

钢丝绳的铝套筒（铝扣）压接，不锈钢等材质的管件、环箍的压接（属于机械领域）。

绝缘和密封材料（被压缩的部分）

这些材料本身不参与导电，但在压接过程中被同时压缩，起到关键作用。

塑料绝缘层：电线外皮的PVC、聚乙烯等材料在压接时被压缩变形，为连接点提供额外的应力释放和机械固定，防止电线从端子根部折断。

热缩管/密封胶：一些特殊的压接连接器（如汽车或户外用的防水接头）内部带有密封胶或在外部配有热缩管，压接后加热可收缩形成气密性密封，防止水分和腐蚀性气体侵入。

材料组合与关键考虑因素

压接通常是多种材料的组合应用，最常见的组合是：铜导线 + 镀锡铜端子/连接器在选择和压接这些材料时，必须考虑以下因素

材料的兼容性：电化学腐蚀：避免将化学性质差异很大的金属直接压接在一起，尤其是在潮湿环境中。例如，铜和铝直接连接会发生严重的电化学腐蚀，导致连接点过热失效。如果需要连接铜和铝，必须使用特殊的铜铝过渡端子或涂覆抗氧化剂。

硬度匹配：连接器的硬度应与导线硬度相匹配。过硬的连接器可能无法充分压紧柔软的导线，而过软的连接器在压接硬导线时可能变形不足。

镀层的重要性：几乎所有的压接连接器都有镀层（锡、银等）。它不仅能防腐蚀，还能在压接时填充微观空隙，打破金属表面的氧化膜，实现更佳的金属-to-金属接触，从而降低接触电阻。

禁止压接的材料

脆性材料：如铸铁、硬化后的钢、陶瓷等，受压时会发生碎裂而非塑性变形。

完全无延展性的材料：如玻璃、石头。

已严重氧化的材料：导线或端子如果已经严重氧化（表面发黑），其氧化层电阻极高，压接前必须清理干净，否则会影响导电性。

如何维护我的压接工具？

核心维护原则

保持清洁：灰尘、金属碎屑、氧化物会加速磨损并影响压接质量。

保持润滑：减少摩擦，防止生锈，保证操作顺滑。

合理存放：避免工具受到外力撞击、潮湿或腐蚀环境。

使用专业耗材：使用原厂或推荐的润滑油，避免使用不当的清洁剂。

分步维护指南

1. 日常维护（每次使用后）

这是最简单也最重要的习惯。

清洁：使用完后，用于燥的布或软刷彻底清除工具上的所有灰尘、油污、金属碎屑。特别是模具的咬合处，任何残留物都会影响下一次压接的精度。

检查：快速检查模具是否有崩口、裂纹或严重磨损的迹象。检查手柄、连杆和转轴是否有松动或变形。

存放：将工具放在干燥、无尘的工具箱或柜子内。如果环境潮湿，可放入一包干燥剂。切勿随意扔在施工现场。

2. 定期润滑（每月或每使用5000次后）

润滑是保持工具性能的关键。

部位：对所有活动的关节、转轴滴加1-2滴轻质机油（如缝纫机油）。

液压工具：对于手动液压压接钳（如您之前问的IWS-1608MC），需要定期检查液压油油位，并通过注油孔加注专用的液压油（切勿用机油或刹车油代替！）。

方法：加油后，反复活动手柄几次，让油充分渗透，然后用布擦去多余的油渍，防止吸附灰尘。

3. 模具的深度清洁与检查（每季度或发现压接质量下降时）

模具是工具的“心脏”，需要特别关照。

拆卸：如果您的工具模具可更换，请将其从工具上取下。

清洁：使用无水酒精或专用电子接触点清洁剂浸泡和刷洗模具，彻底去除顽固污渍和氧化物。避免使用强腐蚀性溶剂（如汽油、稀料），它们会损坏金属和工具上的塑料部件。

检查：在强光下用放大镜检查模具腔体。任何微小的崩口或磨损都会在压接头上留下瑕疵，导致压接不达标。一旦发现磨损，应立即更换。

防锈：清洁后，可以薄薄地涂上一层防锈油，然后再装回工具。下次使用前，先压接几次废料，将多余的油带出。

4. 校准与专业保养（每年或按制造商要求）

对于专业用户，定期的精度校准是必要的。

原因：长期使用后，工具可能会疲劳或轻微变形，导致压接压力不足或过度。

方法：将工具送至制造商或有资质的计量校准机构。他们会使用专业的压力计和量规来检测工具的压接高度和压力是否在允许的公差范围内。

更换磨损件：专业保养时通常会更换密封圈、弹簧等易损件，以及对液压系统进行排空和重新注油。

常见问题及处理

问题：手柄压起来很重或卡顿

原因：缺乏润滑、内部有污物、结构变形。

处理：清洁并润滑所有活动关节。如果问题依旧，可能需送修。

问题：液压工具压力不足或无法保压

原因：液压油不足或变质、内部密封圈损坏。

处理：补充或更换专用液压油。如果仍无法解决，需更换密封圈（建议送修）。

问题：压接接头形状不规整

原因：模具磨损或损坏（最常见）、模具型号选错、工具头部松动。

处理：立即停止使用！检查并更换模具。紧固所有螺丝。

总结：维护清单

每次用完：清洁 → 检查 → 妥善存放。

每月：活动关节上油。

每季度：深度清洁和检查模具。

每年：送交专业机构进行校准和保养。

随时：发现任何异常（异响、松动、压接质量下降）立即停用并排查。

遵循以上维护规程，您的压接工具将成为您可靠的工作伙伴，多年如一日地提供安全、高质量的压接连接。一份简单的维护投入，远低于因连接故障导致的停工或安全事故的成本。
