MC4太阳能连接器连接分步指南
MC4太阳能连接器连接分步指南

MC4 是所有新型太阳能板上连接器的名称,它提供 IP67 级别的防水和防尘安全电气连接。MC4 无法与旧的 MC3 型连接器连接。
MC4 连接器最适合使用 4 毫米和 6 毫米的太阳能电缆。
当你购买任何一块新的太阳能板(通常功率超过 30 瓦)时,它通常会预先安装两条 500 – 900 毫米长的引线,并附带 MC4 连接器,以便你安全地从太阳能板中获取电力。
很好,但如何将位于屋顶的太阳能板上的电力传输到 20 米外的控制器呢?
你可以购买预切割的引线,长度从 2 米到 10 米不等。我们出售这些产品,但更高效的方法是购买电缆,你可以根据需要切割成精确的长度,然后安装 MC4 连接器。
如果你没有足够的信心自己动手,我们提供带有 MC4 连接器的定制切割长度电缆服务。

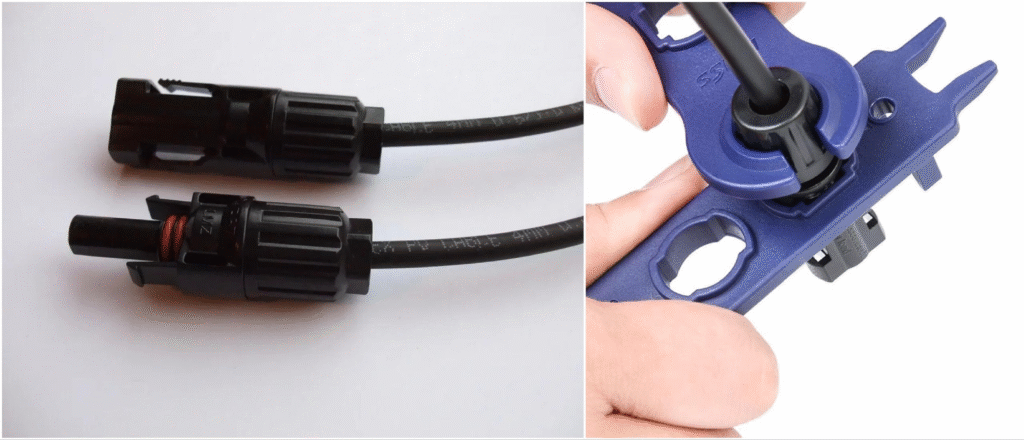

上面的图片展示了公连接器和母连接器的所有部件。
你只需要电缆、公母 MC4 连接器、剥线钳、一些电线压接件以及大约 10 分钟的时间。
第一步:MC4 公连接器接头

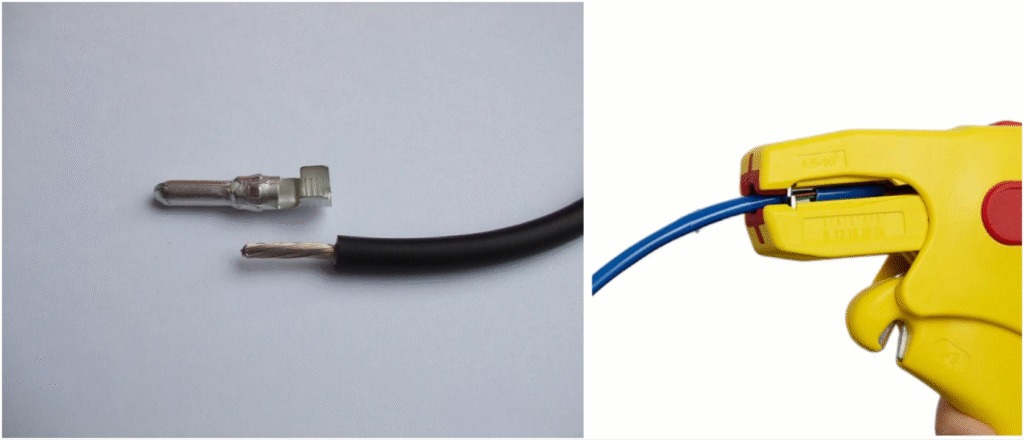

你会注意到,剥去绝缘层的电线比金属压接件短。金属上有标记,表明另一个连接器将插入这个连接器的深度。如果电线超出连接器内的标记,你将无法将 MC4 连接器连接在一起。
推荐的剥线长度在 10 – 15 毫米之间。

第二步:压接电缆
我们使用 MC4 2.5 – 4 – 6 mm连接器,因为它每次都能提供出色的连接,并在压接时固定所有部件。
压接工具可以在各大平台IWSS威仕旗舰店获得,我们将为您提供专业且高性价比的压接工具。

第三步:先安装螺母

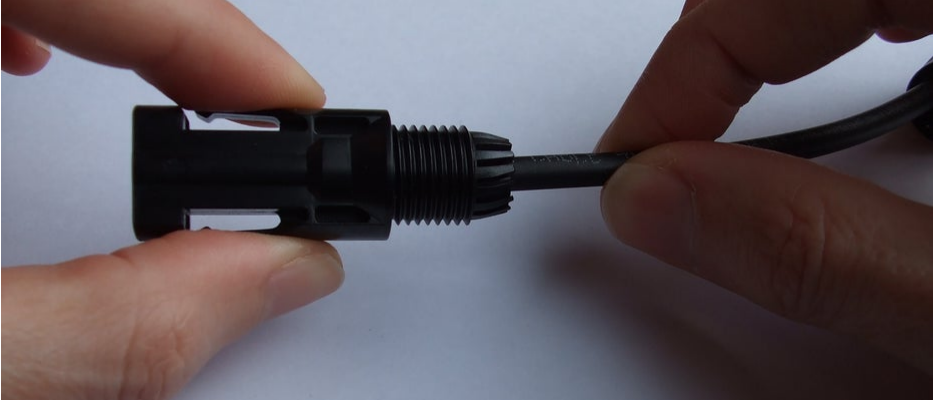

先将螺母穿过金属压接件
塑料外壳内部有一个单向卡扣,如果你没有先将螺母套在电缆上,你将无法取下塑料外壳,从而使其无法安全使用。

第四步:插入电缆

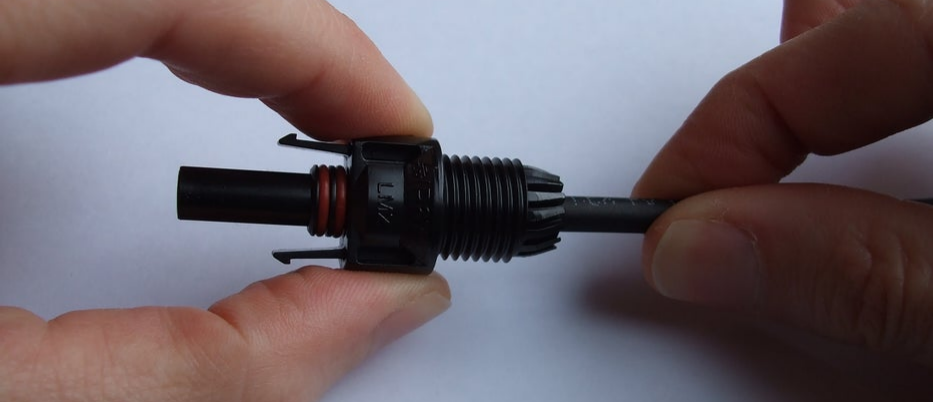

当你将压接好的电缆插入连接器时,你会听到“咔哒”一声。
这是单向卡扣将压接件锁定在塑料外壳中。
接下来检查橡胶密封圈

第五步:橡胶密封圈

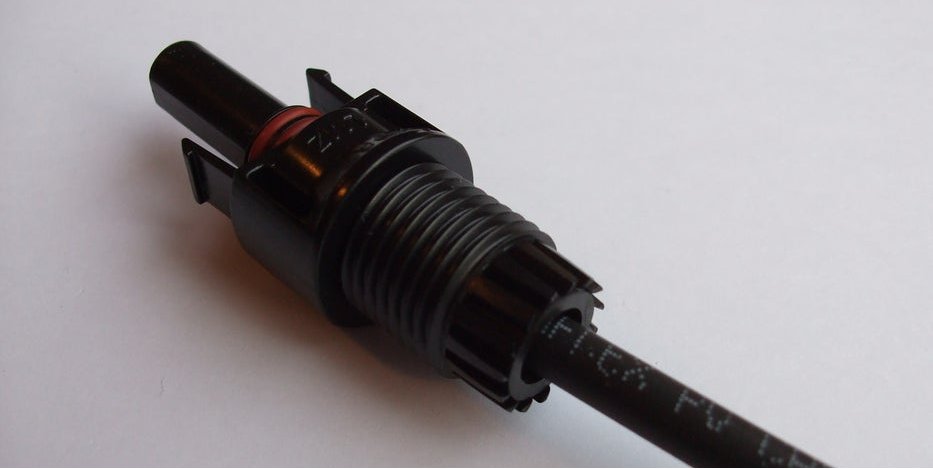

仔细观察图片,你会看到橡胶密封圈与电缆周围的塑料指端齐平。
当螺母拧紧到塑料外壳上时,这将为 4 毫米电缆提供最佳抓握力。
如果不这样做,连接器可能会围绕 4 毫米电缆旋转,随着时间推移可能会损坏连接。

第六步:母连接器压接
我们在电缆上稍微弯曲一下,以获得更好的表面接触。
剥去 15 毫米的电缆绝缘层,露出用于压接的电线。
压接方式与第二步中的公连接器相同。

第七步:插入电缆
再次先将螺母穿过电缆(参见第三步)
检查橡胶密封圈(参见第五步)
然后将压接好的电缆推入雌性外壳,直到听到“咔哒”一声。
将螺母拧紧到母连接器塑料外壳上。

第八步:连接前测试
我们建议你在将带有新 MC4 连接器的电缆连接到太阳能板或充电控制器之前,先测试电缆的连通性。
这将确认你有一个良好的连接,可以持续多年。
请记住,当阳光照射在太阳能电池板上或太阳能电池板连接到电池时,切勿断开连接器,否则您可能会因免费的电力而受到伤害。
感谢你查看我们的 MC4 连接指南。如对产品有任何疑问或需求,欢迎咨询IWISS官方客服。
