电工贴士：那些手册上不写，但现场天天遇见的硬核知识
在电气行业摸爬滚打的各位专业电工朋友们，日常工作中，我们面对着复杂的电路系统、各种电气设备，凭借过硬的技术和丰富的经验解决问题。然而，一些看似基础的电工常识，却常常被忽视，它们如同隐藏的“小陷阱”，稍不注意就会引发故障甚至安全事故。今天，就让我们一起重新梳理这些关键的电工常识，为我们的工作筑牢根基。
一、电气安全常识
1. 绝缘工具的使用与检查
– 绝缘手套、绝缘鞋、绝缘棒等工具是电工的“护身符”。每次使用前，必须仔细检查绝缘手套是否有破损、漏气，绝缘鞋的鞋底是否磨损，绝缘棒表面是否光滑无裂痕。一旦发现异常，立即更换，绝不能抱有侥幸心理。在使用绝缘工具时，还要确保其干燥，因为潮湿的绝缘工具会大大降低绝缘性能。
– 案例：某工厂电工在维修高压设备时，因绝缘手套破损，电流瞬间穿过手套，导致触电事故，造成严重伤害。如果当时他能认真检查绝缘手套，悲剧或许可以避免。
2. 电气设备接地的重要性
– 接地是电气安全的关键环节。设备接地可以有效防止漏电导致的触电事故，还能在设备发生故障时，将故障电流导入大地，保护设备和人员安全。对于三相四线制系统，零线重复接地可以降低零线断线带来的危险，确保零线电位稳定。
– 在实际工作中，要定期检查接地装置是否牢固，接地电阻是否符合要求（一般要求接地电阻小于4欧姆）。如果发现接地线松动、锈蚀或接地电阻过大，必须及时处理。
3. 电气设备的停电与验电
– 在对电气设备进行检修或维护时，停电是第一步，但仅仅停电还不够。必须使用合适的验电器进行验电，确认设备无电后才能开始工作。验电时，要先在已知有电的设备上进行测试，确保验电器正常工作，然后再对目标设备进行验电。
– 有些设备可能存在残余电荷或感应电压，即使停电后也可能有危险。因此，验电这一步绝不能省略。同时，要使用与设备电压等级相匹配的验电器，避免验电器损坏或误判。
二、电气测量常识
1. 万用表的正确使用

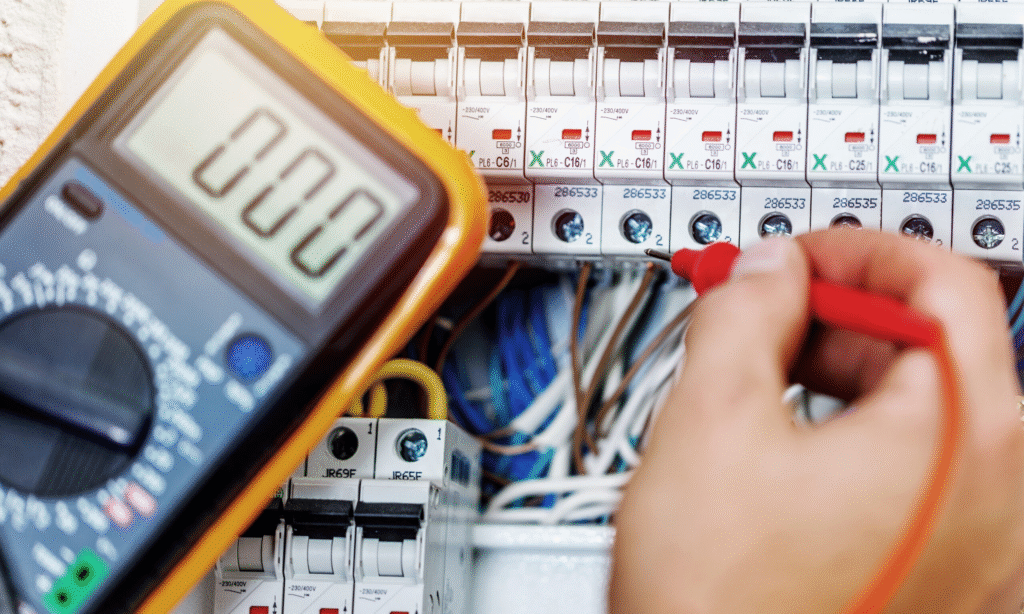

– 万用表是电工的“瑞士军刀”，可以测量电压、电流、电阻等多种参数。在使用万用表测量电压时，要将万用表并联在被测电路两端；测量电流时，要将万用表串联在电路中。测量电阻时，要确保被测电路断电，否则可能会损坏万用表。
– 选择合适的量程也很重要。如果量程选择过大，测量精度会降低；如果量程选择过小，可能会烧坏万用表。在测量未知参数时，建议先选择最大量程，然后逐步减小量程，直到指针或数字显示在合适范围内。
2. 钳形电流表的使用技巧
– 钳形电流表可以在不切断电路的情况下测量电流，非常适合测量大电流设备。使用时，要将钳形表的钳口完全闭合，夹住一根导线（如果是多根导线，要确保钳口内只有一根导线）。钳口接触不良会导致测量误差，甚至无法测量。
– 钳形电流表也有量程选择，要根据被测电流的大小选择合适的量程。在测量高压电路时，要确保钳形表的绝缘性能良好，避免触电危险。
3. 测量误差的识别与处理
– 任何测量仪器都存在误差。在使用电气测量工具时，要了解仪器的精度范围，并根据实际测量结果进行判断。如果测量结果与预期相差较大，可能是测量方法不正确，也可能是仪器故障。
– 例如，测量电阻时，如果万用表显示的电阻值异常低，可能是万用表的表笔短路，或者被测电路存在短路。此时，要重新检查测量方法和仪器状态，必要时更换仪器进行复测。
三、电气线路常识
1. 导线的选择与敷设
– 导线的选择要根据电流大小、电压等级和敷设环境来确定。对于大电流线路，要选择截面积较大的导线，以降低导线电阻，减少电压降和发热。在潮湿、高温或有腐蚀性气体的环境中，要选择具有相应防护性能的导线，如防水、耐高温或防腐蚀的电缆。
– 导线敷设时，要避免导线受到机械损伤，不能将导线拉得过紧，否则导线可能会断裂。在敷设多根导线时，要合理排列，避免导线之间相互干扰。对于高压线路，要确保足够的安全距离，防止电弧放电。
2. 线路故障的快速排查
– 线路故障是电工工作中常见的问题，包括短路、断路、漏电等。短路时，电路中的电流会急剧增大，可能会烧毁设备或引起火灾。断路会导致设备无法正常工作，漏电则会引发触电事故。
– 排查线路故障时，可以使用万用表或兆欧表。对于短路故障，要从电源端开始，逐步分段测量，直到找到短路点。对于断路故障，可以使用万用表的通断测试功能，快速找到断点。对于漏电故障，要使用兆欧表测量绝缘电阻，找出漏电部位。
3. 电气线路的标识与管理

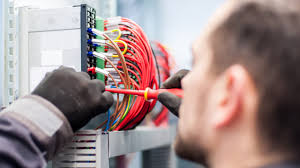

– 良好的线路标识是电气系统维护的基础。在敷设线路时，要对导线进行清晰的标识，注明导线的用途、电压等级和去向。对于复杂的电气系统，可以使用线路图进行管理，将线路的走向、连接点和设备位置详细标注出来。
– 定期检查线路标识是否清晰，对于磨损或模糊的标识要及时更换。在进行线路改造或维修时，要及时更新线路图和标识，确保后续维护工作的顺利进行。
四、电工压线相关常用知识
1. 压线工具的选择

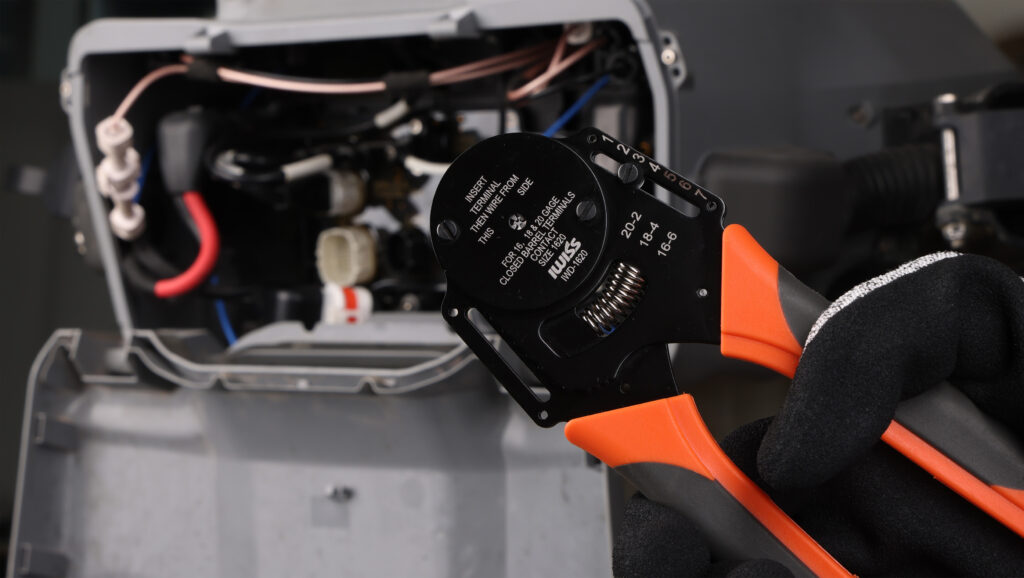

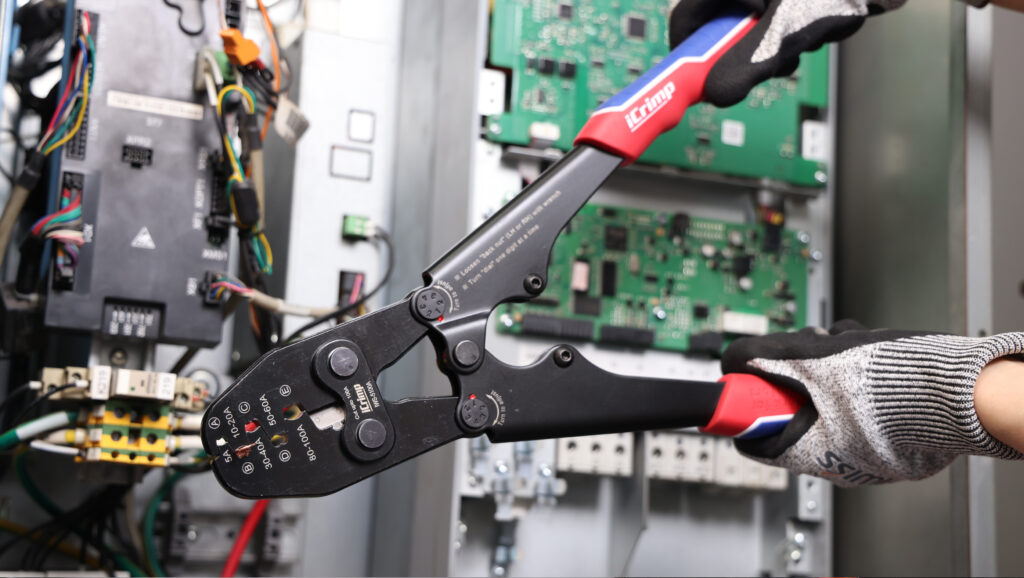

– 压线钳：用于将导线压接在接线端子或接线柱上。压线钳有多种规格，需根据导线截面积和端子类型选择合适的压线钳。

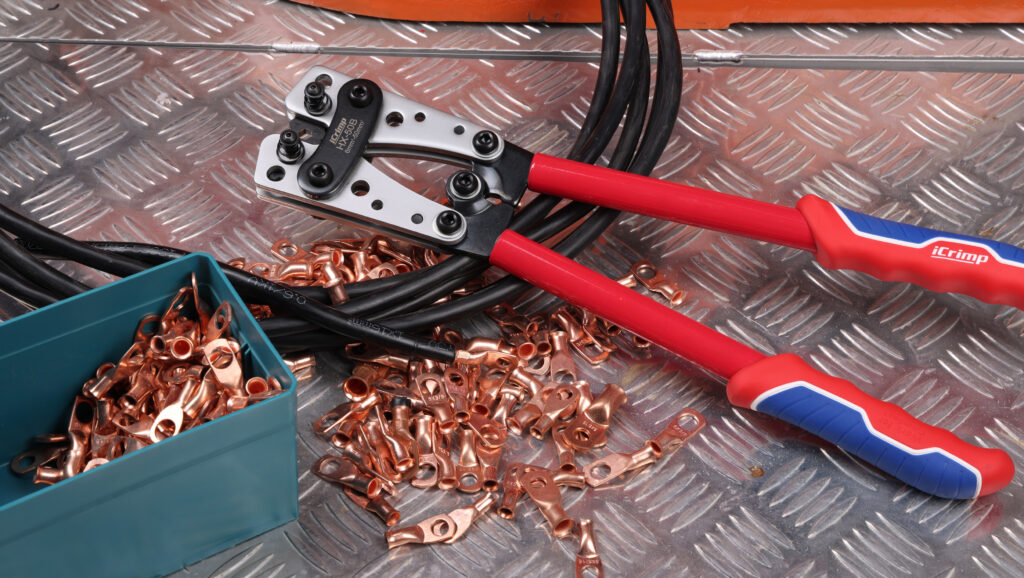

– 液压钳：用于压接大截面积的电缆或铜鼻子。液压钳压力大，压接效果好，适用于高压、大电流场合。
– 剥线钳：用于剥去导线绝缘层。剥线钳有多种规格，需根据导线直径选择合适的剥线钳，避免损伤导线芯。
2. 压线操作要点
– 导线处理：在压线前，需确保导线端部清洁、无氧化层，并且剥线长度合适。导线芯应整齐，无松散或断裂。
– 端子选择：根据导线截面积和用途选择合适的接线端子。例如，小截面积导线可使用普通接线端子，大截面积导线需使用铜鼻子。
– 压接方法：将导线插入端子内，确保导线芯完全进入端子的压接区域。使用压线钳或液压钳均匀施力，压接完成后检查压接效果，确保牢固可靠。
– 压接后的检查：压接完成后，需检查导线与端子的连接是否牢固，有无松动或虚接现象。同时，检查压接部位是否有毛刺或损伤，必要时进行处理。
3. 压线的注意事项
– 避免过压或欠压：压接时需控制好力度，避免过压导致端子变形或导线芯损伤，欠压则可能导致接触不良。
– 防止导线氧化：在压接前，可在导线端部涂抹适量的导电膏，防止导线氧化，提高导电性能。
– 多股导线处理：对于多股导线，需先将导线芯绞紧，再进行压接，以确保压接牢固。
– 压接后的绝缘处理：压接完成后，需对压接部位进行绝缘处理，如缠绕绝缘胶带或使用热缩管，防止漏电或短路。
五、电工常用术语
1. 电压（Voltage）
– 电压是电场力将单位正电荷从电路中的一点移到另一点所做的功，单位是伏特（V）。它是电路中电势能的差值，是推动电流流动的动力。
2. 电流（Current）
– 电流是电荷在导体中定向移动的速率，单位是安培（A）。电流的大小取决于电压和电阻，遵循欧姆定律（\(I = \frac{V}{R}\)）。
3. 电阻（Resistance）
– 电阻是导体对电流的阻碍作用，单位是欧姆（Ω）。电阻的大小与导体的材料、长度、截面积和温度有关。
4. 电容（Capacitance）
– 电容是电容器存储电荷的能力，单位是法拉（F）。电容器是一种能够存储电能的元件，常用于滤波、储能等场合。
5. 电感（Inductance）
– 电感是线圈中通过电流时产生感应电动势的能力，单位是亨利（H）。电感元件常用于滤波、储能和电磁感应等场合。
6. 功率（Power）
– 功率是单位时间内完成的功，单位是瓦特（W）。在电路中，功率可以表示为电压与电流的乘积（\(P = VI\)）。
7. 相位（Phase）
– 相位是交流电的波形在时间轴上的位置关系。在三相交流电中，三个相位的电压或电流之间相差120°。
8. 接地（Grounding）
– 接地是指将电气设备的某一部分与大地连接，以确保设备的安全运行和防止触电事故。接地分为工作接地、保护接地和防雷接地等。
9. 短路（Short Circuit）
– 短路是指电路中电流绕过负载直接导通，导致电流急剧增大，可能损坏设备或引发火灾。
10. 断路（Open Circuit）
– 断路是指电路中某处断开，电流无法通过，导致电路无法正常工作。
六、电气设备维护常识
1. 电机的日常维护
– 电机是电气系统中的重要设备，其日常维护不容忽视。要定期检查电机的外壳是否清洁，散热是否良好。电机表面的灰尘和杂物会影响散热效果，导致电机过热损坏。
– 检查电机的轴承是否润滑良好，轴承缺油会导致电机运行时产生异常噪音和高温。定期更换润滑油，确保电机轴承正常运转。同时，要检查电机的接线是否牢固，防止因接线松动导致电机缺相运行。
2. 变压器的维护要点
– 变压器是电气系统中的关键设备，其维护要格外小心。要定期检查变压器的油位是否正常，油温是否过高。变压器油的作用是绝缘和散热，油位过低或油温过高都可能导致变压器损坏。
– 检查变压器的外壳是否接地良好，接地不良可能会导致变压器外壳带电，引发触电事故。同时，要定期对变压器进行绝缘电阻测试，确保变压器的绝缘性能良好。
3. 电气设备的清洁与防腐
– 电气设备在运行过程中，会积累灰尘、油污等杂质，这些杂质会影响设备的散热和绝缘性能。因此，要定期对电气设备进行清洁，使用干燥的布或刷子轻轻擦拭设备表面，避免使用湿布或腐蚀性清洁剂。
– 对于在恶劣环境下运行的电气设备，要采取防腐措施。例如，在设备表面涂防腐漆，或者使用防腐材料进行包裹。定期检查设备的防腐层是否完好，对于损坏的防腐层要及时修复。
